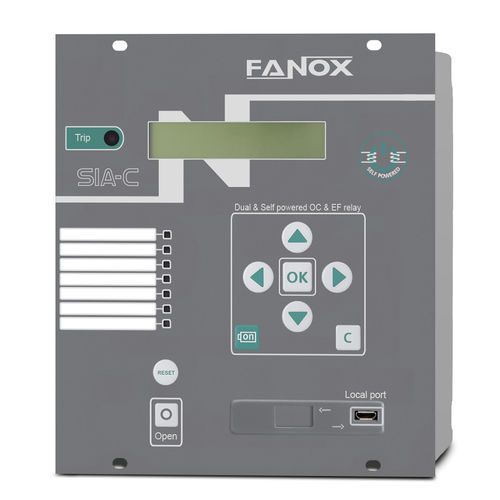

Relé de proteção autoalimentado SIA-C

de sobrecorrentede fuga à terraRS485

Relé de proteção OC&EF (alimentação própria + alimentação auxiliar). - Auto-alimentação com corrente de funcionamento através de 3 transformadores de corrente standard /5 ou /1, para obtenção de medidas de corrente. Fonte de alimentação auxiliar universal 24-230 Vac/dc (24-220 Vdc (±20%) / 60-230 Vac (±15%). - Bateria interna de lítio para arranque: 20 anos. - Níveis de arranque muito baixos em modo de auto-alimentação: 0.075xIn num sistema trifásico /0,16xIn num sistema monofásico. - Menu de teste - 7 LEDs configuráveis e 1 indicador magnético biestável (FLAG) que indicam a causa do disparo mantendo a sua posição sem alimentação eléctrica. - Auto-diagnóstico do estado do relé (WATCHDOG). - Porta frontal Micro USB e porta RS485 para protocolo de comunicação remota Modbus RTU, DNP3 ou IEC60870-5-103. Porta ethernet RJ45 (protocolo Modbus TCP). - Saída de disparo por bobina de baixa potência (24 Vdc-135 mJ). Disparo monofásico ou monofásico/trifásico controlado por interrutor. - Até 10 entradas configuráveis e 7 saídas configuráveis. - Perfil de dados de carga: registos: 168, em modo circular. Taxa de amostragem (intervalo): configurável através de comunicações 1-60 min. - Memória RAM não volátil, armazena até 1.024 eventos e registos de falhas (DFR- 20 relatórios de falhas e 10 registos oscilográficos em formato COMTRADE), mantendo a data e hora graças ao seu RTC (Real Time Clock) interno, mesmo sem alimentação. - O software de comunicações SICom descarrega e guarda o registo oscilográfico no formato COMTRADE (IEEE C37.111-1991). - Elimina a instalação e reduz o custo e a manutenção. - mecânica extraível e não extraível.
