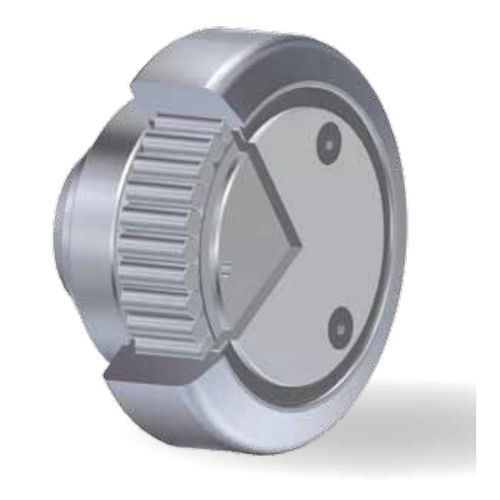

Rolamento de rolos cilíndricos 2.2 series

radialem elastômerocombinado

O desenho mostra os detalhes do rolamento FARO ajustável combinado com pino excêntrico. As características mais importantes são: 1. Pino excêntrico com serrilhado recto nas extremidades, para evitar a sua rotação 2. Os valores excêntricos são de 0,75mm a 2,5mm de acordo com o tamanho do rolamento. A tabela mostra os valores mínimos e máximos de dimensão "h" (largura do rolamento): 10 passos intermédios estão incluídos nesta gama 3. O sistema de vedação para ambos os rolamentos é feito por vedantes de borracha que asseguram uma lubrificação de "longa duração". O ajuste do mancal é obtido através das seguintes operações fáceis: - Desmontagem da arruela frontal (não é necessário desmontar os vedantes ou extrair o parafuso do rolo) - Pull-out, rotação e inserção de pino excêntrico e rolo de guia lateral - Montagem na arruela da frente. Rolamentos especiais com dimensões diferentes do indicado podem ser suprimidos a pedido
