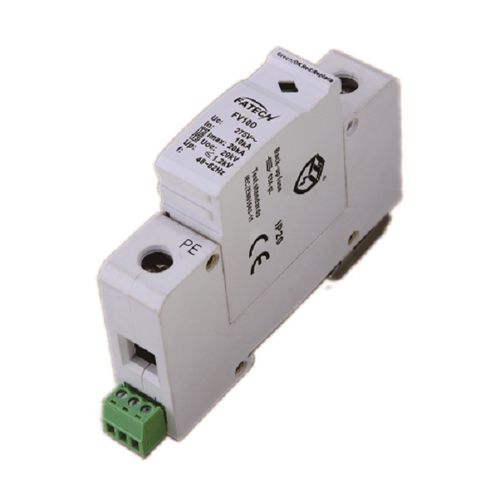

Dispositivo de proteção contra surtos de tipo 2 FV10D/NPE-255 S

de telesinalizaçãoN/PEpara trilho DIN

1. Descrição Os para-raios FATECH Classe II têm um grande valor de corrente de descarga, alta tensão de funcionamento, adequados para sistemas de ligação à terra TN-C, TN-S, TT e IT. Os cartuchos são de design plugável, podendo ser trocados facilmente. Estes para-raios não só têm uma janela de inspeção visual, como também podem transmitir remotamente ao técnico a informação "o cartucho precisa de ser mudado". 2. Caraterísticas 1) Constituído por uma peça de base e módulos de proteção MOV+GDT encaixáveis. 2) Para utilização no conceito de zonas de proteção contra o raio no limite 1-2. 3) As partes principais são componentes de varistor de óxido metálico com elevada capacidade de descarga. 4) Baixa tensão residual e resposta rápida. 5) Controlo fiável graças ao seccionador Thermo Dynamic Control. 6) Com contacto de sinalização à distância para o dispositivo de controlo. 7) Indicação de falha através de marca vermelha na janela de inspeção. 8) Modo de proteção --- L-N,N-PE 3. Parâmetros eléctricos 1) Classe de ensaio IEC/EN/VDE: Classe III/D/T3 2) Tipo de rede: TT 3) Modo de proteção: L-N,N-PE 4) Tensão nominal 50(60)Hz Un: 110V/220V~, 220/380v~ 5）Tensão nominal (tensão de funcionamento máxima contínua) Uc:150V~, 275V~, 320V~, 385V~, 440V~ 8) Tempo de resposta tA: L-N:≤25ns,N-PE:≤100ns 9) Fusível de reserva recomendado: 125A 10) Ligações de E/S: L-N: Fio multicondutor: 4-25mm2 11) Montagem: carril simétrico de 35 mm (EN50022/DIN46277-3) 12) Gama de temperatura de funcionamento / humidade / altitude: -40℃~+80℃/30%~90%/3000m 13) Grau de proteção: IP20 14) Material da caixa: UL94V0 15) Indicador de desconexão: Indicador mecânico (verde: OK, vermelho: substituir) 16) Contacto de controlo remoto: Opcional
