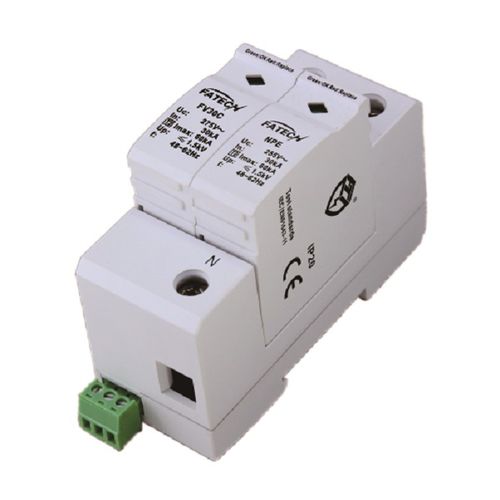

1. Descrição
Os para-raios FATECH Classe II têm um grande valor de corrente de descarga, alta tensão de funcionamento, adequados para sistemas de ligação à terra TN-C, TN-S, TT e IT. Os cartuchos são de design plugável, podendo ser trocados facilmente. Estes para-raios não só têm uma janela de inspeção visual, como também podem transmitir remotamente ao técnico a informação "o cartucho precisa de ser mudado".
2. Caraterísticas
1) Constituído por uma peça de base e módulos de proteção MOV+GDT encaixáveis.
2) Para utilização no conceito de zonas de proteção contra o raio no limite 1-2.
3) As partes principais são componentes de varistor de óxido metálico com elevada capacidade de descarga.
4) Baixa tensão residual e resposta rápida.
5) Controlo fiável graças ao seccionador Thermo Dynamic Control.
6) Com contacto de sinalização à distância para o dispositivo de controlo.
7) Indicação de falha através de marca vermelha na janela de inspeção.
8) Modo de proteção --- L-N, N-PE
3. Parâmetros eléctricos
1) Classe de ensaio IEC/EN/VDE: Classe II/C/T2
2) Tipo de rede: TT
3) Modo de proteção: L-N, N-PE
4) Tensão nominal 50(60)Hz Un: 220/380v~
5)Tensão nominal (tensão máxima de funcionamento) Uc: 440V~
8) Tempo de resposta tA: L-N:≤25ns, N-PE:≤100ns
9) Fusível de reserva recomendado: 125A
10) Ligações de E/S: L-N: Fio multicondutor: 4-25mm2
11) Montagem: carril simétrico de 35 mm (EN50022/DIN46277-3)
12) Gama de temperatura de funcionamento / humidade / altitude: -40℃~+80℃/30%~90%/3000m
13) Grau de proteção: IP20
14) Material da caixa: UL94V0
15) Indicador de desconexão: Indicador mecânico (verde: OK, vermelho: substituir)
16) Contacto de controlo remoto: Opcional
---
