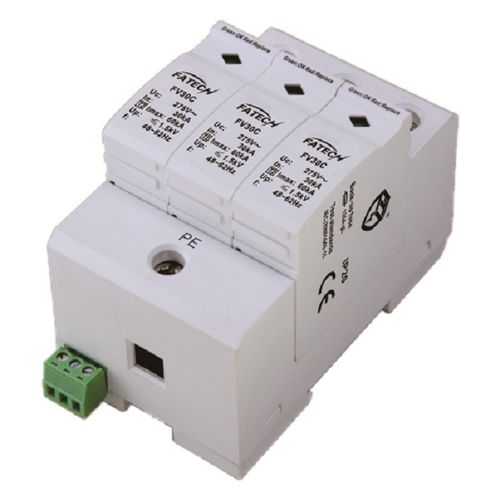

Dispositivo de proteção contra surtos de tipo 2 FV30C/3-385(S)

para fonte de alimentaçãode telesinalizaçãocom indicador de falha

1. Descrição Os para-raios FATECH Classe II têm um grande valor de corrente de descarga, alta tensão de funcionamento, adequados para sistemas de ligação à terra TN-C, TN-S, TT e IT. Os cartuchos são de design plugável, podendo ser trocados facilmente. Estes para-raios não só possuem uma janela de inspeção visual, como também podem transmitir remotamente ao técnico a informação "o cartucho necessita de ser substituído". 2. Caraterísticas 1) Constituído por uma peça base e módulos de proteção MOV encaixáveis. 2) Para utilização no conceito de zonas de proteção contra raios no limite 1-2. 3) As partes principais são componentes de varistor de óxido metálico com elevada capacidade de descarga. 4) Baixa tensão residual e resposta rápida. 5) Controlo fiável graças ao seccionador Thermo Dynamic Control. 6) Com contacto de sinalização à distância para o dispositivo de controlo. 7) Indicação de falha através de marca vermelha na janela de inspeção. 8) Modo de proteção --- L1,L2,L3-PE 3. Parâmetros eléctricos 1) Classe de ensaio IEC/EN/VDE: Classe II/C/T2 2) Tipo de rede: TI 3) Modo de proteção: L1,L2,L3-PE 4) Tensão nominal 50(60)Hz Un: 220/380v~ 5）Tensão nominal (tensão máxima de funcionamento) Uc: 385V~ 8) Tempo de resposta tA: ≤25ns 9) Fusível de reserva recomendado: 125A 10) Ligações de E/S: L-N: Fio multicondutor: 4-25mm2 11) Montagem: carril simétrico de 35 mm (EN50022/DIN46277-3) 12) Gama de temperaturas de funcionamento / humidade / altitude: -40℃~+80℃/30%~90%/3000m 13) Grau de proteção: IP20 14) Material da caixa: UL94V0 15) Indicador de desconexão: Indicador mecânico (verde: OK, vermelho: substituir) 16) Contacto de controlo remoto: Opcional
