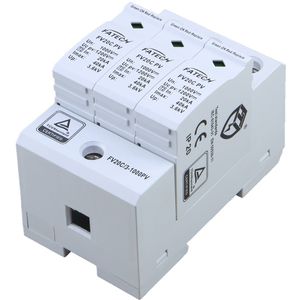

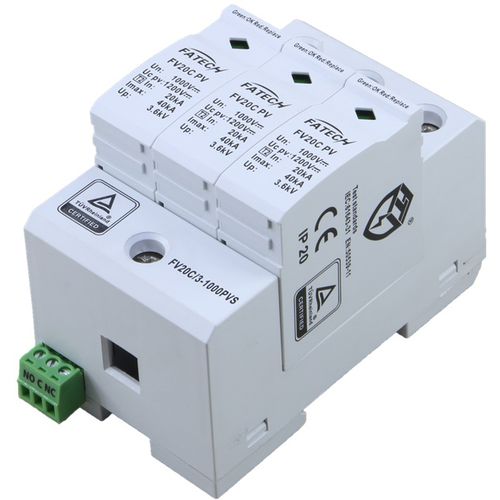

Dispositivo de proteção contra surtos de tipo 2 FV20C/3-1000PVS

classe IIde telesinalizaçãopara usina de energia fotovoltaica

-Para-raios CC utilizado para sistemas fotovoltaicos. -As peças centrais são componentes de vristor de óxido metálico com elevada capacidade de descarga. -Com controlo fiável graças ao seccionador Thermo Dynamic Control. -Com contacto de sinalização remoto para o dispositivo de controlo. -Indicação de falha através de marca vermelha na janela de inspeção. -3 pólos, tipo Y. Modelo. Não. FV20C/3-1000PVS A proteção SPD está em conformidade com a norma EN50539-11/IEC61643-31 Tipo 2 O tipo de instalação do DPS está em conformidade com a norma EN50539-11/IEC61643-31 Classe II O nível de proteção está em conformidade com a norma DIN VDE0675-6 C Tipo de rede Sistemas fotovoltaicosLado DC Modo de proteção (+/-)-->PE , (-/+)-->PE, (+/-)-->(-/+) Corrente nominal de curto-circuito ISCPV 100A Corrente de funcionamento contínuo ICPV <20 µA Corrente de carga nominal IL 80 A Corrente residual IPE ≤20 µA dc ≤500 µA ac Consumo de energia em modo de espera PC ≤25 mVA Corrente de descarga máxima (8/20μs) Imax 40 kA Corrente de descarga nominal (8/20μs) In 20 kA Nível de proteção da tensão Up ≤3,6 kV Resistência de isolamento Risol ＞1000 MΩ Tempo de resposta tA ≤25 ns Contacto de controlo remoto SIM Indicador de desconexão Indicador mecânico (Verde: OK, Vermelho: Substituir) Ligações de E/S Por terminal de parafuso:10-35mm2 Por barramento de ligação Local de instalação No interior Tipo de montagem Calha simétrica (EN50022/DIN46277-3) Cor Cinzento Grau de proteção IP20 Material da caixa UL94V-0 Temperatura ambiente -40°C ~+80°C Altitude ≤2000 m (amsl (acima do nível médio do mar)) Humidade admissível 30%~90%
