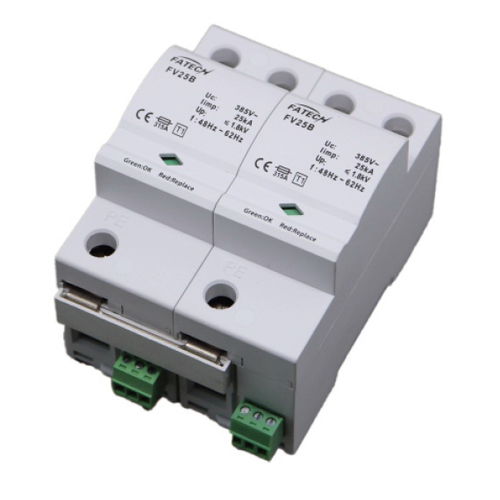

Dispositivo de proteção contra surtos classe III FV25B/1+NPE-xxx S

do tipo 1 + 2de telesinalizaçãopara usina de energia fotovoltaica

Dispositivo de proteção contra sobretensões Iimp 25kA AC certificado pela TUV SPD Item No: FV25B/1+NPE-xxx S 1. Dispositivo de proteção contra sobretensões monofásico aprovado pela TUV Tipo 1+2, 25kA@10/350μs, 50kA@8/20μs. 2. Com janela de indicação e contactos de controlo remoto. 3. Conceção única, tecnologia patenteada. 4. Utilizado no conceito de zonas de proteção contra raios no limite LPZ0B-LPZ1. 5. As peças principais são o centelhador multicamada e o varistor de óxido metálico com elevada capacidade de descarga. 6. Baixa tensão residual. 7. Modo de proteção: L1, L2, L3-N, N-PE Parâmetros eléctricos do dispositivo de proteção contra sobretensões SPD FV25B/3+NPE-255S O tipo de instalação do SPD está em conformidade com IEC61643-11 / EN61643-11: ClasseI + II O nível de proteção está em conformidade com a norma DIN VDE0675-6: B+C Tipo de rede: TT Modo de proteção: L-N , N-PE Tensão Nominal UN： 230/440 Vac/50(60)Hz Tensão máxima de funcionamento contínuo UC：255 Vac/50(60)Hz Corrente de funcionamento contínuo IC： <20 µA Corrente residual IPE： ≤20 µA dc ≤500 µA ac Consumo de energia em espera PC： ≤25 mVA Corrente de descarga nominal (8/20μs) [L-N]/[N-PE] In： ≥25/100 kA Corrente de descarga por impulsão (10/350μs) [L-N]/[N-PE] Iimp：≥25/100kA Nível de proteção de tensão acima: ≤1,5 kV Resistência de isolamento Risol：＞1000 MΩ Tempo de resposta tA：≤100 ns Capacidade de extinção de corrente de seguimento [L-N]/[N-PE]：≥25 kArms / 100 Arms Energia de passagem em combinação com um MOV S20K275 Iimp 0÷25kA(10/350μs)：≤151 Jouls Sobretensão temporária (TOV)：≥440 Vac/120 min Contacto de controlo remoto: Sim Indicador de desconexão: Indicador mecânico (Verde: OK, Vermelho: Substituir)
