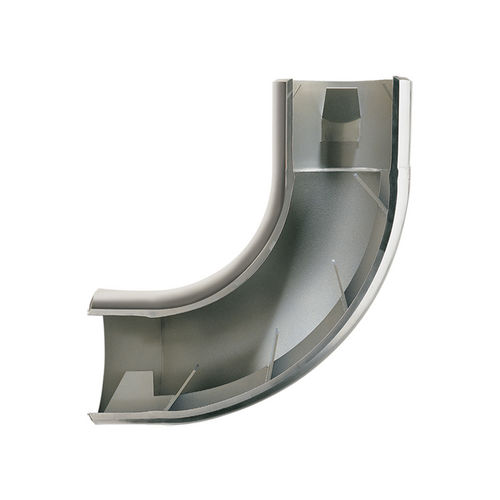

Condicionador de escoamento para medição de fluxo VORTAB® VEL 90°

O condicionador de fluxo VORTAB VEL 90° Elbow fornece uma solução de baixa perda de pressão para irregularidades no perfil do fluxo causadas por cotovelos e outras interrupções que normalmente ocorrem a montante desse cotovelo em tubagens e condutas. São necessários apenas 3 diâmetros de tubo reto entre o Vorel e o medidor de caudal. A configuração VEL oferece uma substituição completa e simples do cotovelo para sistemas de tubagem novos e existentes. Aplicações Aumenta a eficiência e a longevidade da bomba Tubagem com percursos rectos inadequados ou perturbações a montante Estratificação de temperatura e pressão Condicionamento de processos para sopradores, compressores, queimadores e outros equipamentos críticos de processo Reduz o ruído da bomba e os custos de manutenção Condicionamento de caudal para bancos de calibração e de ensaio Processos que requerem perfis de fluxo de velocidade repetíveis, simétricos e sem turbilhões Especificações Meios de processo: Gases, líquidos e lamas Materiais de construção: aço inoxidável 316L Aço carbono Hastelloy C Outros materiais de construção disponíveis Tamanho do tubo: 2 polegadas [51 mm] 3 polegadas [76 mm] 4 polegadas [102 mm] 6 polegadas [152 mm] 8 polegadas [203 mm] 10 polegadas [254 mm] 12 polegadas [305 mm] Outros tamanhos de tubos disponíveis Schedule do tubo: Cronograma 40 Cronograma 80 Outros tipos de tubos disponíveis Ligação de tubos: Preparação para soldadura Flangeado, até 600 lb de capacidade NPT macho, até 4 polegadas de tamanho de tubo
