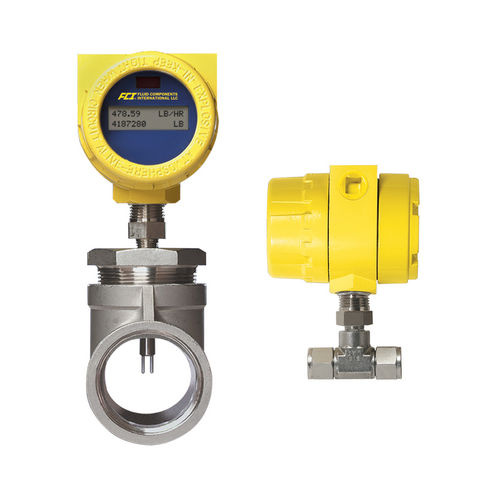

Medidor de vazão de massa ST75 series

para combustívelpara gáspara ar

Os medidores de caudal térmico da série ST75 são uma solução compacta e de baixo custo para a medição precisa e repetível do caudal mássico direto de ar e gases. Estes caudalímetros em linha (carretel) não têm peças móveis e estão disponíveis para utilização em tubos com diâmetros de 1/4 polegadas a 2 polegadas, [6 mm a 51 mm]. As opções de ligação ao processo incluem NPT macho, NPT fêmea e flangeado. Esses medidores de vazão térmicos apresentam uma ampla abertura de 100:1 e, dependendo do tamanho do tubo, medirão de 0,01 SCFM a 559 SCFM [0,01 NCMH a 950 NCMH]. A eletrónica da série ST75 está alojada numa caixa robusta, com classificação IP67, com duas portas de conduta com rosca NPT ou M20. O instrumento é fornecido de série com saídas duplas de 4-20 mA e uma saída de impulsos de 500 Hz. Os modelos ST75A e ST75AV incluem HART ou Modbus, bem como saídas de 4-20 mA em conformidade com NAMUR e classificação de conformidade SIL. O transmissor/eletrónica do medidor de caudal pode ser montado integralmente com o elemento de caudal (sonda) ou ser montado remotamente para melhor se adequar à sua situação de instalação. O instrumento completo possui aprovações globais da agência Ex para instalações da Divisão l/Zona 1 O elemento de deteção do medidor de caudal ST75 inclui RTD de platina de precisão em poços termométricos de pequeno diâmetro, de "massa igual", totalmente metálicos, para proporcionar uma precisão superior, repetibilidade e resposta rápida. Os modelos com sufixo "V" (ST75V e ST75AV) incluem condicionadores de caudal Vortab® incorporados na peça do carretel para proporcionar instalações de medição de caudal precisas e repetíveis com funcionamento em linha reta limitado e/ou para funcionamento em gamas de caudal de transição Aplicações Linhas de alimentação de ar e combustível de queimadores e caldeiras Fornos industriais, fornos e controlos de combustível/ar de fornos Sub-medição de gás natural Medições de caudal de ar em chillers
