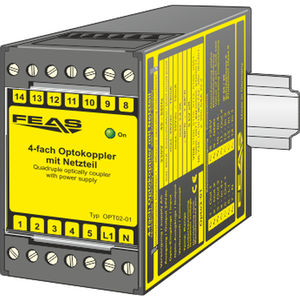

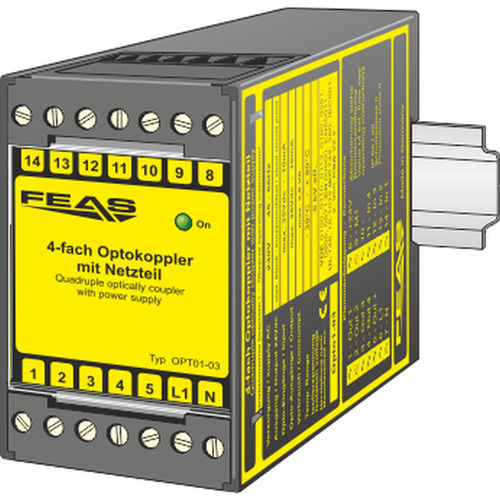

Optoacoplador trilho DIN Opto1-03

resistente a curtos-circuitoscom alimentação integrada

O optoacoplador Opto1-03 é utilizado para uma proteção eficaz das linhas de sinal de, por exemplo, sistemas de controlo PLC contra sobretensões e interferências. Isto é conseguido através do isolamento galvânico dos sinais nos optoacopladores integrados. Estas sobretensões não permitidas podem resultar de erros de cablagem. Também medições inadequadas num estado não desenergizado do sistema de controlo podem levar a sobretensões nos terminais de entrada do PLC. Uma cablagem comum de linhas de alta tensão e de linhas de controlo do PLC, com um isolamento deficiente ou danificado, pode também conduzir a interferências ou destruir o circuito de entrada do PLC. Devido à fonte de alimentação integrada, este optoacoplador quádruplo tem dimensões muito reduzidas, em comparação com 4 optoacopladores simples com fontes de alimentação externas. Todas as interconexões necessárias, como o looping através da fonte de tensão, já estão realizadas. Isto reduz as despesas de cablagem. À prova de curto-circuito Fonte de alimentação integrada (24VDC, máx. 80 mAmp.) Estado de funcionamento indicado por LED Adequado para os trópicos - fundido em resina epoxi Tensão de alimentação (VAC): - 230 VAC Tensão de saída (VDC): - 24 VDC Corrente de saída: - max. 80 mAmp. Opto-entradas: - máx. 35.0 VDC, 10 mAmp. Número de canais: - 4 Opto-saídas: - máx. 35.0 VDC, 10 mAmp. Gama de temperaturas de funcionamento: - -30°C / +80°C Dimensões (LxAxP): - 45,0 x 75,0 x 110,0 mm Peso: - 0,50 kg Montagem: - Em carris de acordo com a norma DIN 46277
