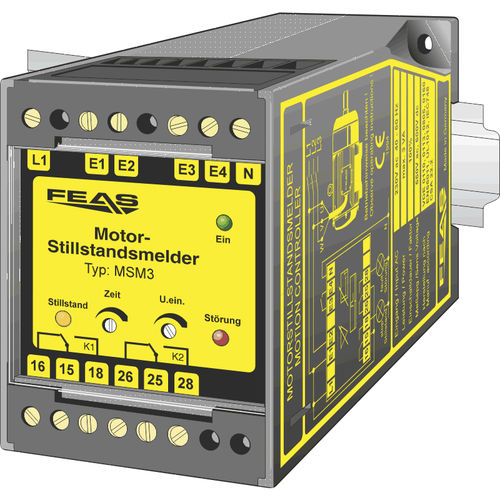

Controlador de movimento CC MSM3

CApara paredepara motor

Todos os motores eléctricos geram uma tensão quando são desligados, que depende do magnetismo residual no motor e da sua velocidade de rotação nesse momento. Esta tensão induzida no gerador está relacionada com a taxa de variação da velocidade do campo magnético que envolve os enrolamentos do estator e do rotor e com o número efetivo de espiras das bobinas. Esta tensão induzida, que pode ter origem num motor trifásico, de corrente alternada ou de corrente contínua, é analisada pelo monitor de imobilização. Ou seja, a tensão do gerador de desaceleração de um motor elétrico é monitorizada para indicar, por exemplo, que o motor está parado. Esta análise pode ser efectuada continuamente ou com um atraso. Para o efeito, o nível de tensão é medido através de um circuito de entrada analógico com amplificador diferencial ajustável. Os indicadores e os relés de monitorização são depois activados por meio de uma lógica de análise digital, em função das definições do utilizador. Reconhecimento de paragem sem alternador taquimétrico Adequado para a maioria dos motores AC e DC Monitorização contínua com o motor em funcionamento Elevada sensibilidade de entrada Lógica de análise digital Utilizável como detetor de tensão Tensão CC de entrada máxima: 600 volts Tensão AC de entrada máxima: 550 volts Adequado para os trópicos Segurança de acordo com VDE, EN, UL, CSA Tensão de entrada (alimentação): - 230 VAC Tensão CC de entrada (circuito de derivação): - 600 VDC Tensão CA de entrada (circuito de derivação): - 550 VAC Gama de ajuste (ponto de comutação UOn): - 20 mV - 3,0 V Gama de ajuste (tempo de funcionamento do motor): - 0,1s - 20s Gama de temperaturas de funcionamento: - -30°C / +70°C Dimensões (LxAxP): - 55,0 x 75,0 x 110,0 mm Peso: - 0,55 kg Montagem: - Em carris de acordo com a norma DIN 46277 ou montagem na parede com parafusos
