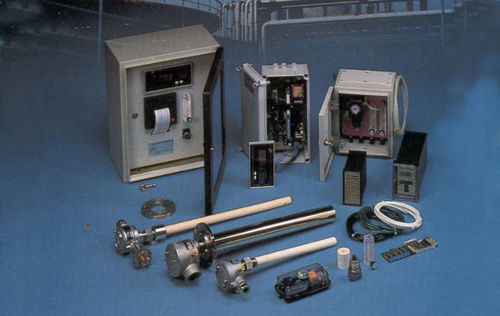

Analisador de oxigênio Mod. OXYS

de monitoramentocom sonda de zircônioATEX

Toda a série de analisadores de oxigénio produzidos pela FER Strumenti é baseada num elemento de óxido de zircónio (zircónia) completamente estabilizado por óxido de ítrio. A célula de óxido de zircónio é produzida pela FER Strumenti. Este elemento garante a melhor precisão na medição e dá a possibilidade de medir O2 mesmo a temperaturas relativamente baixas sem qualquer interferência. Aplicação in-situ em produtos de combustão Modelos para utilização até 1600 °C Tempo de resposta rápido Baixo custo de manutenção Excelente estabilidade Economia de combustível Utilizável com qualquer tipo de combustível Baixo custo de instalação Sem partes móveis Modelos de extração disponíveis Vasta gama de acessórios de montagem para diferentes aplicações Modelos para zonas com perigo de explosão Princípio de funcionamento Alguns materiais possuem, a alta temperatura, condutividade iónica; entre estes, o óxido de zircónio, estabilizado com ítrio, apresenta uma elevada mobilidade dos iões de oxigénio e pode ser utilizado como eletrólito sólido. A cadeia galvânica constituída por duas películas de platina porosa (eléctrodos) depositadas sobre o material cerâmico (eletrólito sólido) pode ser configurada: em que p1 e p2 representam a pressão parcial de oxigénio nos compartimentos de referência e de medida. A f.m.e. da célula gerada pelas diferentes pressões parciais de oxigénio no compartimento de referência e no compartimento de medida está de acordo com a seguinte equação Com temperatura e pressão parcial de referência constantes, a f.m.e. da célula de concentração depende apenas da pressão parcial de oxigénio do gás a analisar. Assumindo que a pressão do compartimento de referência e de medida é a pressão atmosférica, a pressão parcial de oxigénio pode ser associada à percentagem de Oxigénio a medir.
