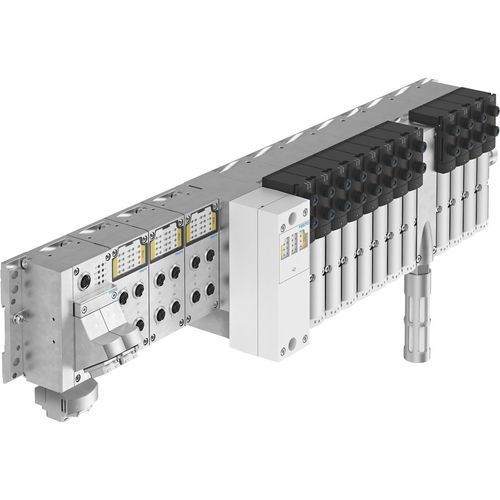

Terminal de válvulas pneumático VTSA-F-FB

de 2/2 viasde 5/2 viasde 5/3 vias

Terminal de válvulas de fluxo optimizado com periféricos eléctricos Tamanho da válvula 65 mm Porta pneumática de trabalho G1/8 G1/4 G3/8 G1/2 QS-6 QS-8 QS-10 QS-12 QS-14 QS-16 Accionamento eléctrico Ethernet Fieldbus Controlador integrado Número máximo de posições das válvulas 32 Número máximo de zonas de pressão 16 Sistema eléctrico I/O sim Temperatura ambiente -5 °C ... 50 °C Certificação BIA C-Tick c UL us - Reconhecido (OL) Caracteres C KC CEM Marcação CE (ver declaração de conformidade) De acordo com a directiva CEM da UE de acordo com a directiva de protecção contra explosões da UE (ATEX) Marcação UKCA (ver declaração de conformidade) Para o Reino Unido instruções para CEM Para instruções RoHS do Reino Unido Gás da categoria ATEX II 3G Tipo de protecção contra a ignição de gás Ex nA IIC T3 X Gc Temperatura ambiente explosiva -5°C <= Ta <= +50°C Função ar de exaustão Através de placa de acelerador Tipo de actuação Elétrica Tipo de terminal de válvulas 45 Concepção estrutural Válvula de porta de pistão Porto piloto de abastecimento de ar Exterior Interno Desenho do colector de válvulas As válvulas modulares, pneumáticas, podem ser misturadas Visualização do estado do sinal LED Aptidão para o vácuo sim Tensão nominal de funcionamento AC 110 V Tensão nominal de funcionamento DC 24 V Flutuações de tensão admissíveis +/- 10 % Prevenção e protecção contra explosões Zona 2 (ATEX) Meio operacional Ar comprimido segundo a norma ISO 8573-1:2010 [7:4:4] Informação sobre os meios de comunicação operacionais e piloto Operação com lubrificação a óleo possível (necessária para utilização posterior) Classe de resistência à corrosão (CRC) 0 - Sem stress de corrosão Temperatura de armazenamento -20 °C ... 60 °C
