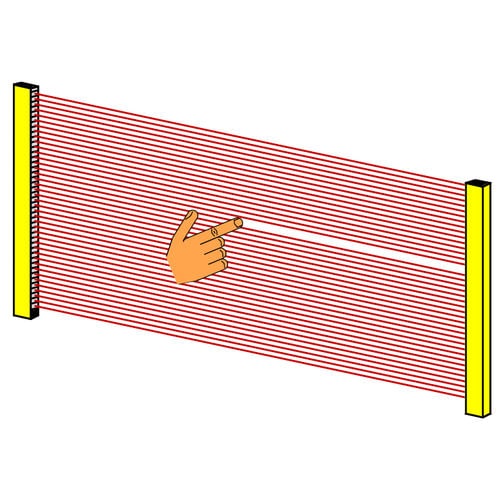

As cortinas leves TLVT da segurança consistem nos dois componentes: transmissor e receptor. A distância entre ambos os componentes e o resultado da altura total nos aqueles largura da proteção e - altura.
Pelas alturas modulares da proteção da construção de 100mm a 1900mm seja realizable. Os tamanhos especiais estão igualmente disponíveis.
O transmissor e os receptores operam-se synchronously, isto é no mesmo ponto a tempo somente um feixe luminoso e um artigo da recepção são ativos. A sincronização é feita pelo primeiro feixe luminoso e pelo primeiro artigo da recepção. Entre o transmissor e os receptores consequentemente nenhuma conexão elétrica é necessária.
O transmissor cria os feixes da luz infra-vermelha, que são desligados sobre e rapidamente sucessivamente. Os feixes luminosos paralelos com uma distância de 7,5mm são controlados por dois micro controladores de uma microplaqueta. Uma definição de 14mm é realizada pela distância do feixe.
Synchronously aos feixes luminosos do transmissor no receptor todos os artigos da recepção são analisados por dois micro controladores de uma microplaqueta. Se um objeto está no campo da proteção, isto é está escurecido pelo menos um dos feixes, as duas saídas do receptor interrompem o movimento perigoso da máquina, ou impedem um começo. Um começo renovado da máquina reage do modo do funcionamento com o reinício somente possível pressionando a tecla do começo durante um campo livre da proteção.
Diverso o diodo emissor de luz no receptor indica desse modo a condição operacional respectiva. O sistema detecta um interno ou o erro externo a máquina é desligado imediatamente e o diodo emissor de luz no transmissor ou nas mostras do receptor que piscam pelo estado de erro.
---
