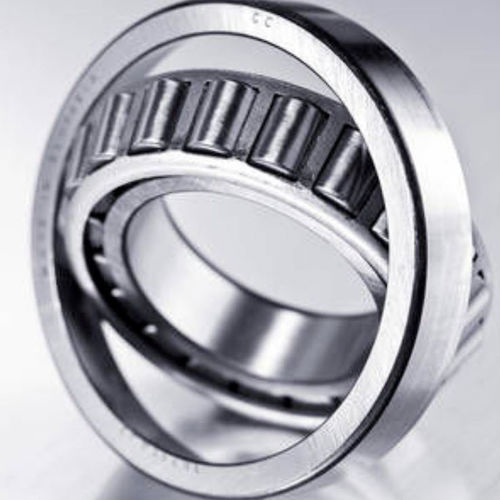

Rolamento de rolos cônicos 3 series

radialaxialde seção estreita

Os rolamentos de rolos cónicos são particularmente adequados para a manipulação de cargas combinadas porque absorvem forças num ângulo em relação ao eixo do eixo. Uma vez que o anel exterior não tem uma costela, o rolamento pode ser desmontado. No entanto, o rolamento só pode absorver forças axiais através do ângulo numa direcção. É por isso que rolamentos de rolos cónicos de duas filas ou rolamentos de rolos cónicos colocados um contra o outro são frequentemente utilizados num arranjo em X ou O. Ângulo de contacto O ângulo de contacto é um factor crucial quando se trata da capacidade de carga axial: quanto maior for o ângulo, mais o rolamento pode ser sujeito a cargas axiais mais elevadas. A maioria das séries tem um ângulo de contacto entre 10° e 16°. As séries 313 e 323 têm ângulos de contacto maiores de aproximadamente 30° e podem, portanto, ser sujeitas a cargas axiais muito elevadas. Arranjo de rolamentos Os rolamentos de rolos cônicos são normalmente instalados aos pares num arranjo em X ou O. As dimensões dos pilares e a precisão da excentricidade radial têm um impacto decisivo na vida útil e na função dos rolamentos. A selecção do eixo, da caixa e da tolerância dos rolamentos deve, portanto, ser sempre verificada com antecedência. Estão disponíveis as seguintes classes de tolerância: -Tolerâncias padrão disponíveis ex stock: P0/PN -Tolerâncias especiais: P6, P5 Apenas gaiolas feitas de chapa de aço são utilizadas para rolamentos de rolos cónicos. Uma vez que as gaiolas sobressaem lateralmente para além da superfície plana, as dimensões de ligação devem ser observadas. Uma selecção do lubrificante que é precisamente adaptada às condições de aplicação contribui desproporcionadamente para a vida útil, tanto no sentido positivo como no negativo.
