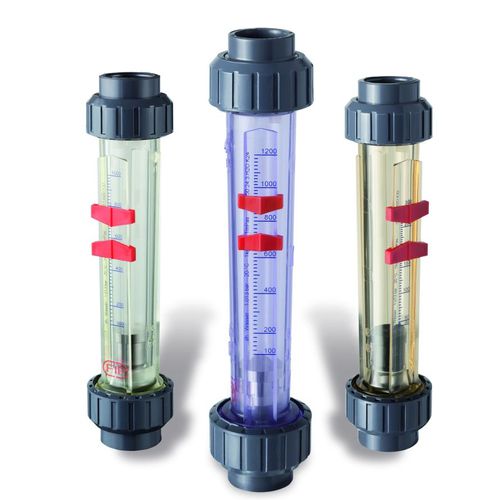

Medidor de vazão de área variável F series

volumétricopara líquidospara gás

Estes medidores de caudal funcionam de acordo com o princípio da área variável, em que um flutuador é suspenso num meio que flui para cima num tubo de plástico cónico. A posição vertical do flutuador no interior do tubo de medição depende do caudal do meio. O tubo de medição é graduado em unidades de caudal adequadas e a leitura é efectuada em correspondência com o bordo superior do flutuador. Estão disponíveis versões para líquidos e gases, proporcionando uma medição precisa e económica com escalas em l/h e Nm3/h. Principais características: Os tubos de medição estão disponíveis em Trogamid (PA) adequado para a maioria dos meios inertes, PVC-U adequado para meios ligeiramente corrosivos e Polissulfona (PSU) adequado para meios corrosivos numa gama de temperaturas de funcionamento alargada. Conectores de extremidade disponíveis em PVC-U, PVC-C, PP, SS, ferro fundido maleável. As roscas macho moldadas na extremidade do tubo de medição são utilizadas para facilitar a montagem das uniões. As uniões standard são em PVC-U, mas estão disponíveis outras de acordo com as diferentes condições de funcionamento; as uniões metálicas alargam a gama de condições de funcionamento, como a pressão e a temperatura. Os flutuadores estão disponíveis em aço inoxidável AISI 316 e em PP para corresponder à compatibilidade química adequada com o meio de fluxo e para oferecer diferentes gamas de medição. A opção de flutuador magnético está disponível para ser combinada com microinterruptores para alarme MIN e MAX, fixados na guia do medidor de caudal. Os micro-interruptores, que alojam um contacto reed biestável, são activados pela passagem do íman incorporado no flutuador. O corpo dos caudalímetros está equipado com uma guia dupla que permite a instalação de dois alarmes numa posição muito próxima.
