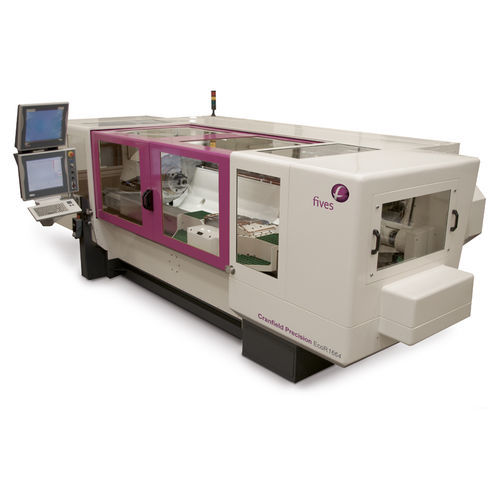

Torno CNC Cranfield Precision EcoR 1664
hidrostáticode alta precisãode alto desempenho

Torno CNC - Cranfield Precision EcoR 1664 - Fives Grinding | Ultra Precision - hidrostático / de alta precisão / de alto desempenho
Torno CNC - Cranfield Precision EcoR 1664 - Fives Grinding | Ultra Precision - hidrostático / de alta precisão / de alto desempenho
Torno CNC - Cranfield Precision EcoR 1664 - Fives Grinding | Ultra Precision - hidrostático / de alta precisão / de alto desempenho - imagem - 2
Torno CNC - Cranfield Precision EcoR 1664 - Fives Grinding | Ultra Precision - hidrostático / de alta precisão / de alto desempenho - imagem - 3
Guardar nos favoritos
Comparar


Características

Tipo de acionamento
CNC
Estrutura
hidrostática
Performance
de alta precisão, de alto desempenho
Diâmetro

410 mm
(16,14 in)

Velocidade de rotação

1.200 rpm
(7.539,822 rad.min-1)

Curso X

205 mm
(8 in)

Curso Z

2.200 mm
(87 in)

Avanço rápido no eixo X

50 mm/s

Avanço rápido no eixo Z

50 mm/s

Torque máximo

40 Nm
(30 ft.lb)

Comprimento total

3.150 mm
(124 in)

Largura total

5.900 mm
(232 in)

Altura total

1.900 mm
(75 in)

Peso

25.000 kg
(55.116 lb)

Descrição

As máquinas da Cranfield Precision são reconhecidas pela sua precisão, fiabilidade e repetibilidade. A EcoR da Cranfield Precision está equipada com rigidez e amortecimento excepcionais, elevada estabilidade térmica e ferramentas de corte de diamante de ponta única, o que a torna ideal para o mercado das películas ópticas. ERROS MÍNIMOS, PRODUTIVIDADE ÓPTIMA O torno de rolos de diamante EcoR 1664 foi especificamente concebido para maquinar rolos de cobre de alta precisão para a produção de películas ópticas de alta qualidade. O eixo principal da máquina utiliza um design hidrostático de carril escalonado, para proporcionar erros mínimos nos rolos na direção de alimentação da ferramenta. O resultado? Máxima repetibilidade e precisão. O MELHOR DESEMPENHO COMEÇA COM UM DESIGN AVANÇADO Utilizamos técnicas avançadas de CAD 3D e FEA para garantir que a EcoR 1664 da Cranfield Precision proporciona a precisão e a consistência de que necessita para a sua aplicação de película ótica. Além disso, a EcoR 1664 funciona com os sistemas de controlo CNC6400 e Delta Tau da Cranfield Precision. PRECISÃO, FIABILIDADE E REPETIBILIDADE Trabalhámos arduamente para minimizar as oportunidades de erros humanos através da utilização de hidrostática, maior rigidez e vedantes de codificadores lineares sem fricção. A base da máquina é uma fabricação de aço preenchida com betão polímero para eliminar a vibração. Para além disso, a configuração da calha de rolamento traseira elevada produz uma rigidez da base 1,6 vezes superior à dos modelos convencionais de mesa plana. A temperatura do óleo é mantida a 0,01˚C tanto para os eixos hidrostáticos como para o duche de óleo para produzir um microclima altamente controlado. TORNEAMENTO COM DIAMANTE A máquina foi concebida para peças de trabalho até 410 mm de diâmetro e 1.600 mm de comprimento, com um peso até 1.000 kg.

---
