Grampo de tração mecânico QLPDH series

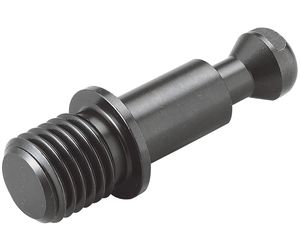

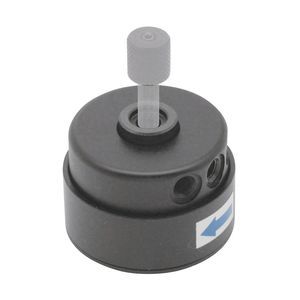

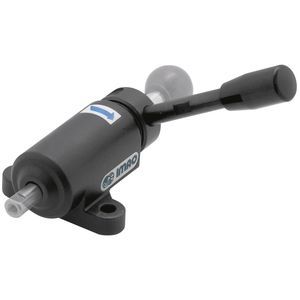

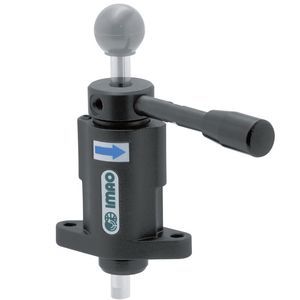

Concebido para peças de trabalho e cargas de maquinagem mais pesadas. Utilizadas com um pino de fixação modificado pelo utilizador ou com um parafuso de fixação padrão. Estas abraçadeiras são semelhantes às Abraçadeiras de Puxar Standard, mas foram concebidas para peças mais pesadas e cargas de maquinação. Foram concebidas para serem utilizadas com um pino de fixação modificado pelo utilizador ou com um parafuso de fixação padrão. Ao rodar a pega, a abraçadeira puxa a cavilha ou o parafuso para baixo e fixa-o na posição. Quatro parafusos e um orifício para a cavilha de localização permitem uma fixação segura e uma localização precisa da abraçadeira. Também estão disponíveis bases de montagem para permitir a montagem na parte superior. O grampo é composto por três orifícios para montagem de uma pega. A tolerância recomendada para a espessura da peça de trabalho é de +/-,5 mm para a série 400 e +/-,8 mm para a série 500. A carga máxima do punho é de 134 lbs. O corpo e o anel de aperto são fabricados em aço de liga 4140. O eixo da pega é fabricado em aço de liga 1045. As peças são tratadas termicamente com um acabamento de óxido preto. O punho é de plástico preto.
