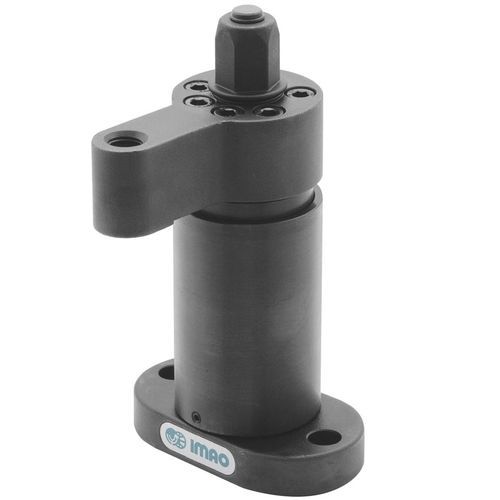

Grampo com controle manual PTSW2-12L

pivotanteem aço

Estes grampos oscilantes oscilam para a sua posição e, em seguida, fixam-se diretamente na peça de trabalho para uma pressão direta para baixo. Ao soltar a abraçadeira, o braço gira 90 graus para fora para facilitar a remoção e a colocação da peça de trabalho. A ranhura interna em espiral força a rotação positiva do braço da abraçadeira, tanto no movimento de fixação como no de libertação. Estas abraçadeiras foram concebidas para serem utilizadas em linhas de produção robotizadas, onde os robots utilizam corrediças de porcas. Uma chave de impacto de torque ajustável também pode ser utilizada para operar estas abraçadeiras. A extremidade roscada do braço da abraçadeira permite a instalação de uma ponta de fixação. O corpo e o eixo são fabricados em liga de aço 4140. O braço da abraçadeira é em liga de aço 1045. As peças são tratadas termicamente com um acabamento de óxido preto. As peças terminadas em R têm um sentido de aperto no sentido dos ponteiros do relógio, os números de peça terminados em L têm um sentido de aperto no sentido contrário ao dos ponteiros do relógio.
