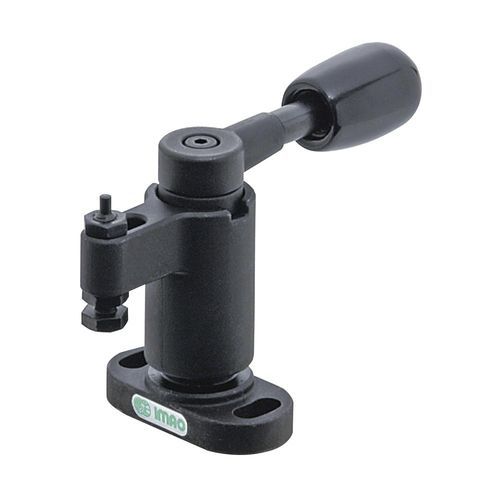

Grampo pivotante QLSWC-R/L
de camepara peças a usinarem aço

grampo pivotante
grampo pivotante
grampo pivotante
grampo pivotante
grampo pivotante
grampo pivotante
grampo pivotante
grampo pivotante
grampo pivotante
Guardar nos favoritos
Comparar


Características

Tipo
de came
Aplicações
para peças a usinar
Outras características
pivotante, em aço, miniatura

Descrição

ABRAÇADEIRAS GIRATÓRIAS - MINIATURA DE UM TOQUE - COM PEGA (QLSWC) Estas pinças giratórias em miniatura oscilam para a posição e fixam-se diretamente na peça de trabalho para uma pressão direta para baixo. O braço oscila completamente para fora do caminho para permitir uma fácil carga e descarga da peça de trabalho. Ideal para operações de fixação repetitivas. Inclui um parafuso de contacto que pode ser invertido para superfícies acabadas ou rugosas. Montagem a partir do topo com dois orifícios de montagem. A série 100 fornece 247 lbs de força de aperto, a série 150 fornece 404 lbs de força de aperto. Os números de peça terminados em R têm uma direção de aperto no sentido dos ponteiros do relógio, os números de peça terminados em L têm uma direção de aperto no sentido contrário ao dos ponteiros do relógio. A carga máxima para acionar a pega é de 22 lbs. para a série 100 e 33 lbs. para a série 150. O corpo, a pega e o eixo são fabricados em aço de liga SAE-1045. O braço de aperto e o veio da came são fabricados em aço de liga SAE-4140. As peças são tratadas termicamente com acabamento em óxido preto. O punho é de plástico preto.

---
