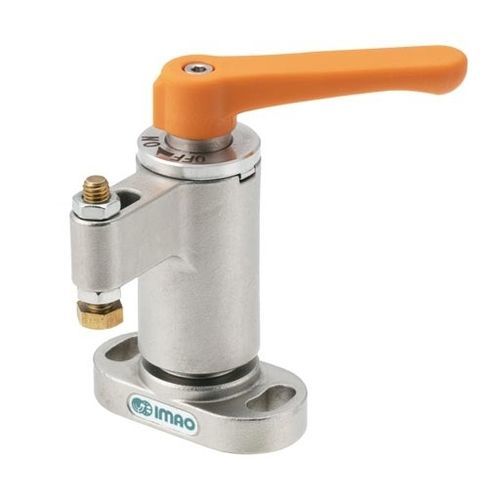

Grampo pivotante QLSWH400R

de camepara peças a usinarem aço

Estas pinças giratórias para trabalhos pesados oscilam para a posição e depois fixam-se diretamente na peça de trabalho para exercer pressão direta para baixo. O braço oscila completamente para fora do caminho para permitir uma fácil carga e descarga da peça de trabalho. Ideal para operações de fixação repetitivas. A extremidade roscada do braço de fixação permite a adição de uma ponta de fixação. Montagem a partir do fundo com quatro orifícios de montagem. Estão disponíveis bases de montagem que permitem a montagem na parte superior. O corpo, o excêntrico e a pega são fabricados em liga de aço SAE-4140. O braço de fixação é fabricado em aço de liga SAE-1045. As peças são tratadas termicamente com acabamento em óxido preto. O punho é fabricado em plástico preto. Para utilizar: carregar a peça de trabalho, rodar o botão de ajuste para rodar e baixar o braço do grampo sobre a peça de trabalho. Rodar o manípulo para aplicar a força de aperto total à peça de trabalho. A série 400 fornece 786 lbs de força de aperto, a série 500 fornece 1.348 lbs de força de aperto. Os números de peça terminados em R têm uma direção de aperto no sentido dos ponteiros do relógio, os números de peça terminados em L têm uma direção de aperto no sentido contrário ao dos ponteiros do relógio.
