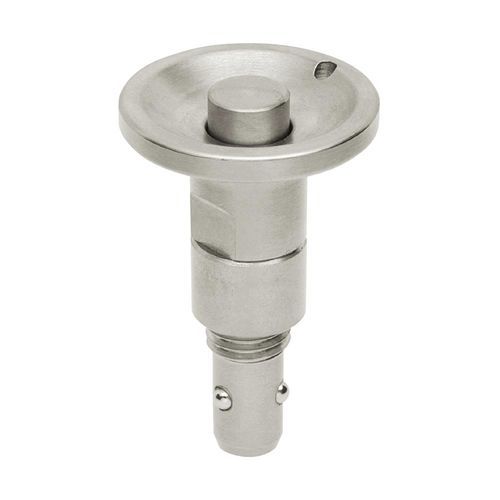

Sistema de fixação rápida com rolamento de esferas QCBU0608-10

Estes fixadores de libertação rápida proporcionam um bloqueio positivo em aplicações de mudança rápida em que é frequente a inserção e remoção de um fixador. Foram concebidos para serem utilizados com os receptáculos de bloqueio esférico referidos na tabela. A cavilha pode ser roscada no dispositivo de fixação e o recetáculo é montado na base. Quando o pino é introduzido no recetáculo, as esferas do pino expandem-se e bloqueiam o acessório no lugar. A cavilha não se solta até que o botão na pega seja premido, permitindo que as esferas se retraiam para dentro da haste, de modo a que a cavilha possa ser inserida ou removida do recetáculo sem a utilização de ferramentas. A extremidade da cavilha é cónica para facilitar o alinhamento da cavilha. Podem ser utilizados com pinos de localização para proporcionar um posicionamento altamente preciso. O corpo é fabricado em aço 1213. O botão é fabricado em aço 1045 temperado e revenido com um acabamento em chapa de níquel eletrolítico. As esferas são fabricadas em aço inoxidável 440C temperado. A mola e o anel de pressão são fabricados em aço inoxidável 304. O O-ring é feito de borracha FKM.
