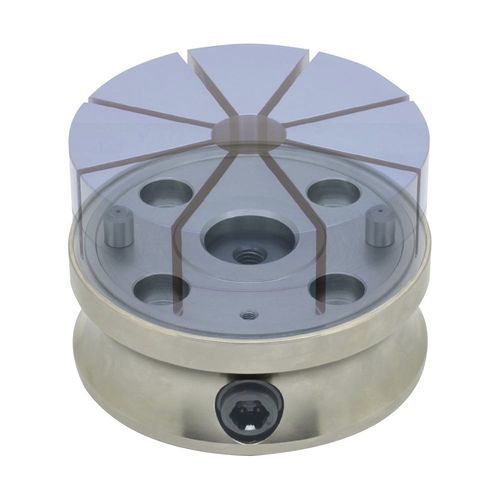

Grampo mecânico CP125 series

para peças a usinarem alumínioem aço

Estas pinças fixam peças de trabalho no diâmetro interno ou externo utilizando mordentes maquináveis (disponíveis em separado). Para a fixação no diâmetro externo, as garras de alumínio podem ser maquinadas para se adaptarem à peça de trabalho. Para a fixação no diâmetro interno, a peça de trabalho é colocada sobre os mordentes do diâmetro interno, que se expandem para fora utilizando um pino cónico (disponível em separado). A repetibilidade da peça é de +/- 0,03 mm, e a repetibilidade da localização do mordente é de +/-0,02 mm. O curso de aperto de cada mordente é de 0,3 mm tanto para o aperto do diâmetro exterior como do diâmetro interior. O corpo é fabricado em aço 1045 com um acabamento niquelado sem eletrólito. O cilindro de tração é fabricado em aço 4115, cementado e endurecido com um acabamento em óxido preto. O cilindro de cames é fabricado em aço 4135, temperado e revenido, com acabamento em óxido preto. Os mordentes e os pinos cónicos devem ser adquiridos separadamente. Nota: NÃO accione a abraçadeira sem uma peça de trabalho para evitar danificar a abraçadeira e os mordentes.
