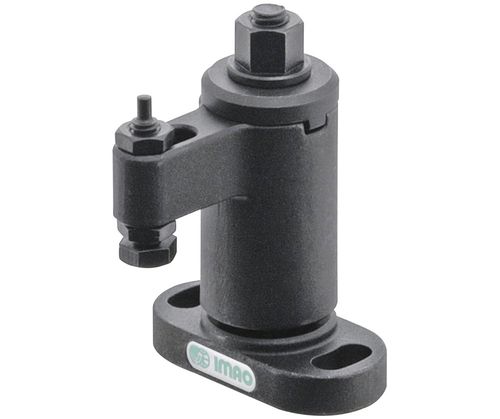

Grampo com controle manual QLSWC-0618

pivotanteminiatura

Estes grampos em miniatura oscilam para a posição e fixam-se diretamente na peça de trabalho para uma pressão direta para baixo. O braço oscila completamente para fora do caminho para permitir uma fácil carga e descarga da peça de trabalho. Uma chave dinamométrica ou uma pega amovível é utilizada para ativar o braço oscilante e permite ao utilizador aplicar uma pressão precisa. A porca de flange é utilizada para ativar o braço oscilante e permite ao utilizador aplicar uma pressão precisa utilizando uma chave dinamométrica ou um punho amovível para evitar interferências. Ideal para aplicações em que é necessária uma força de aperto precisa para evitar a distorção das peças. É fornecido com um parafuso de contacto que pode ser invertido para superfícies acabadas ou rugosas. Montagem a partir do topo com dois orifícios de montagem. O QLSWC-05 fornece até 517 lbs de força de fixação; o QLSWC-06 fornece até 809 lbs de força de fixação. O braço da abraçadeira gira para fora do caminho no sentido anti-horário. O corpo, a anilha, a porca de flange e o fuso são fabricados em aço de liga 1045. O braço de aperto é fabricado em liga de aço 4140. As peças são tratadas termicamente com um acabamento de óxido preto.
