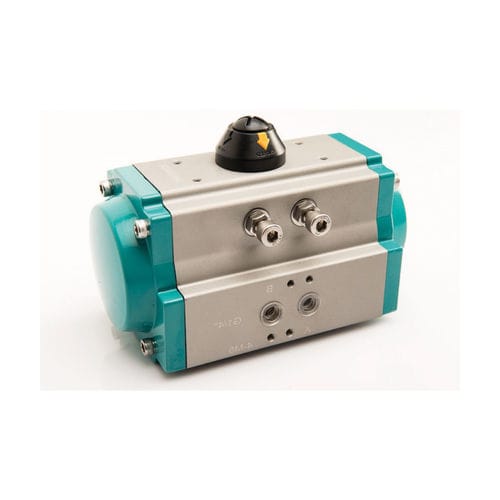

Atuador de válvula pneumático PA

90°tipo pinhão e cremalheirade dupla ação

-Prelubrificado e testado até um mínimo de 1 milhão de operações -Montagem directa da válvula de acordo com ISO5211 -Indicador visual da posição da válvula -Corpo em alumínio extrudido com anodização dura de 50 microns -Resistência à corrosão - Teste de 500 horas mínimo de sal em spray -Os modelos de retorno da mola utilizam cartuchos de mola pré-comprimidos -Disjuntor de saída duplo quadrado feminino -Almofada de montagem da Namur para válvulas solenóides de montagem directa -Montagem padrão VDI/VDE 3845 para acessórios de montagem superior Aplicações Os actuadores de ar Flapcon são tipicamente utilizados para operar válvulas de esfera de um quarto de volta, válvulas borboleta e válvulas de obturador. Podem também ser aplicados em praticamente qualquer lugar onde seja necessária uma rotação de 90 graus, tais como amortecedores. Rápido e fácil de instalar com dimensões de montagem normalizadas ISO 5211/DIN 3337 e uma unidade de saída fêmea quadrada dupla. A gama de temperaturas de funcionamento do actuador é de - 20 a 80°. Operação Os actuadores de dupla acção requerem pressão de ar para abrir e pressão de ar para fechar. Os actuadores de retorno por mola requerem pressão de ar para abrir e utilizar molas para fechar, para uma operação segura em caso de falha. Normalmente, as válvulas piloto de 4 vias são utilizadas para controlar um actuador de duplo efeito e válvulas piloto de 3 vias para modelos de retorno por mola. O ar piloto deve ser filtrado, seco ou lubrificado. O accionamento de saída roda no sentido contrário ao dos ponteiros do relógio para abrir quando visto do topo do actuador.
