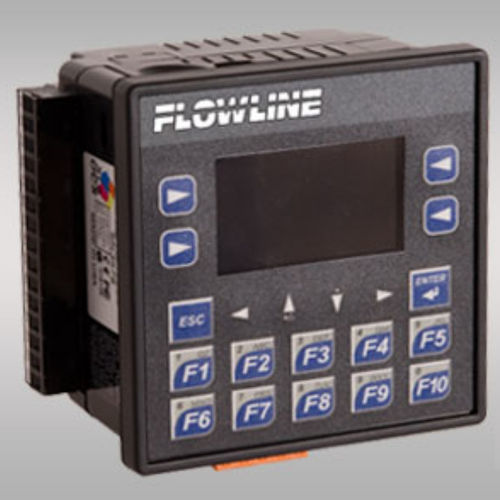

Controlador de nível com display LCD Commander™ LI90

programávelpara tanque

O controlador de nível de uso geral exibe unidades de engenharia com quatro entradas de sensor de nível contínuo de 4-20 mA e 6 relés programáveis. Selecione entre uma das três configurações de funcionamento incluindo multi-tanque com 4 entradas de sensor de nível e 4 relés; ou controle de bomba com 1 entrada de sensor de nível e 6 relés para estações elevatórias nos modos de controle de nível simplex (uma bomba) ou duplex (duas bombas); ou nível diferencial com 2 entradas de sensor de nível e 4 relés para controle municipal de tela ou rake. Os relés podem ser configurados em um único set point (alarme de nível alto ou baixo) ou travados em dois set points para enchimento automático ou controle de bomba ou válvula vazia com retardo de tempo selecionável. O display LCD gráfico indica o estado do span e do relé para cada canal de entrada. A placa MicroSD opcional permite o armazenamento e a recuperação de dados. CARACTERÍSTICAS Controlador multi-tanque com três configurações de modo de funcionamento O display LCD gráfico indica o intervalo de canais e o estado do relé Configuração fácil para o utilizador através do módulo de visualização do botão de pressão Caixa DIN com placa frontal NEMA 4X e caixa rasa Simulação para teste de configuração e resolução de problemas Registo e recuperação de dados através do cartão opcional MicroSD Tipo de exibição: LCD, gráfico Exibir pixels: 128 x 64 Exibir unidades: Engenharia Exibir saída: 0 a 999999 Indicação no LCD: Estado do relé Configuração: Botão de pressão Luz de fundo: Sim Memória: Não-volátil Escolha a memória: Cartão MicroSD (até 1 GB) Linearização: Formas dos tanques Entradas dos sensores: -1001: (4) 4-20 mA, -2001: (2) 4-20 mA Tensão de alimentação: 10-30 VDC Tipo de contacto: -1001: 6 relés SPST, -2001: Sem relés O consumo: 130 @ 24 VDC Classificação de contato: 3A @ 30 VDC ou 250 VAC carga de resistência (-1001 apenas)
