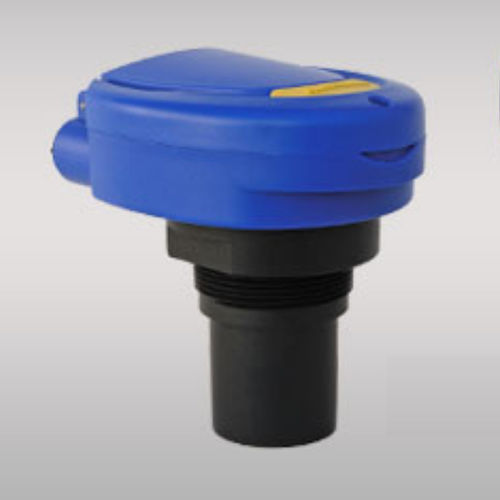

Chave de nível ultrassônica EchoSwitch® LU74-78 series

para líquidospara tanqueem material plástico

O sensor de nível ultra-sônico de uso geral permite a detecção contínua de nível até 26,2' (8m) com 3 relés programáveis para funções de chave de nível ou controle de nível, e uma saída de sinal de 4-20mA. O sensor é programado através do módulo de visualização do botão de pressão integrado. Cada relé pode ser configurado em um alarme de ponto de ajuste único ou travado em dois pontos de ajuste para enchimento automático ou vazio nos modos de controle de nível simplex, duplex ou triplex com retardo de tempo selecionável e lógica de fail-safe. O controlador de nível incorporado pode reduzir o custo substituindo o hardware de controle externo. Este sensor de nível de líquido sem contato é ideal para líquidos corrosivos, pegajosos ou sujos, e é amplamente selecionado para aplicações em estações elevatórias de bombas, reservatórios e tanques de nível diurno. CARACTERÍSTICAS A configuração é simples através de um módulo de visualização com botão de pressão integrado Três relés programáveis para interruptor, controlo da bomba e segurança em caso de falha 1 bomba ou válvula com 2 alarmes 2 bombas com atraso de chumbo com 1 alarme 2 bombas duplex com 1 alarme 3 alarmes independentes de ponto de comutação Saída de 4-20 mA fornece monitoramento local ou remoto do nível do processo Visor LCD indica a altura de nível nas unidades de engenharia e o estado do relé Largura de feixe estreita de 2" ou 3" para aplicações com espaço limitado A banda morta curta de 4" ou 8" maximiza a capacidade de enchimento do tanque Transdutor PVDF e caixa NEMA 4X para PC para líquidos corrosivos Compensação automática da temperatura para uma medição precisa Repetibilidade: 0,25" (6,35mm) Excitação do sinal: 12 a 28 VDC Resistência de laço: 500 Ohms @ 24 VDC Banda morta: LU77: 4" (10cm), LU74/78: 8" (20cm) Largura da viga: LU77: 2" (5cm), LU74/78: 3" (7,6 cm) Configuração: Botão de pressão Memória: Não-volátil Tipo de exibição: LCD, 6 caracteres
