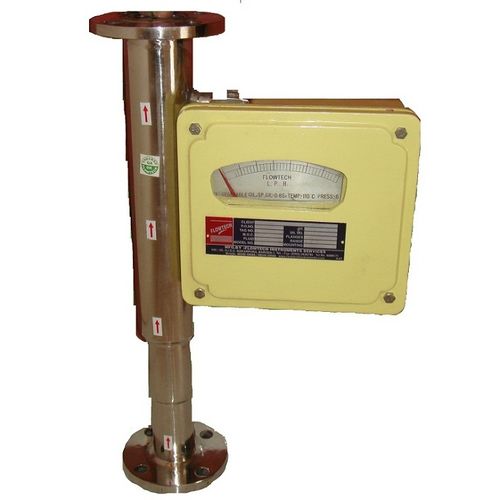

Medidor de vazão de área variável MODEL ‘A’

volumétricopara líquidosflangeado

Rotâmetros de Tubo de Metal: Os Medidores de Vazão de Área Variável (Rotâmetros) "FLOWTECH" são destinados a aplicações onde a alta pressão, temperatura ou condições corrosivas excluem o uso de tubos de vidro convencionais. Estes são todos do tipo Fluxômetro de Área Variável Metálica para medir a vazão de líquidos, gases e vapor em condições críticas. Ele consiste de um tubo metálico cônico, um conjunto indicador e um flutuador. Um ímã encapsulado no flutuador se junta com ímãs rotativos conectados a um ponteiro indicador, assim o movimento do flutuador é indicado com precisão em termos de vazão. Características do Design:- Tubulação simplificada e espaço reduzido A ligação magnética permanente entre a bóia dosadora e a posição de movimento Medição de precisão Flutuador e guia soldados pesados Cartuchos-guia facilmente removíveis para limpeza Fornecer com transmissor elétrico, indicador de fluxo, alarme OR. Desempenho:- Precisão : +/- 2% F.S.D. Repetibilidade : 0.5 % Rangebility: 10:1 Comprimento da escala: 180 graus Angular Classificações de pressão: 40 Bar Classificação de Temperatura: - 20º C a 250º C Ligações: Flangeado OU aparafusadoFechamento: IP 55 OU IP 65 a pedido Material de Construção: Tubo: 316SS, 316LSS, 304SS, Hastelloy 'C", Flutuador de Titânio: 316SS, 316LSS, 304SS, Hastelloy 'C", Caixa indicadora de titânio: ABS, Al fundido, SS Montagem final : 316SS, 316LSS, 304SS, Hastelloy 'C", Titanium
