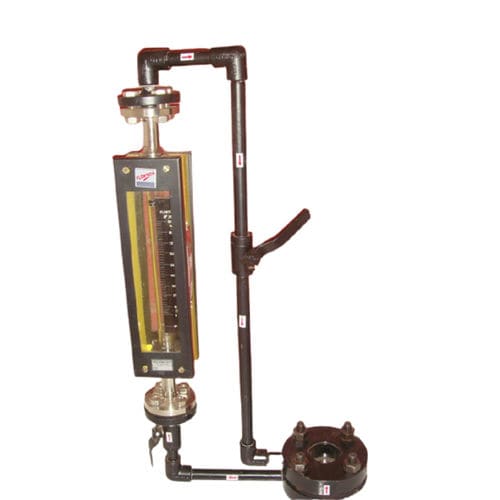

Medidor de vazão de área variável FMIPL- BPRM-100

de pressão diferencialde diafragmavolumétrico

O medidor de fluxo Bypass consiste de uma placa de orifício de linha principal, um conjunto de flanges de orifício ou um anel de suporte, um medidor de fluxo, orifício de alcance, tubagem Bypass com Válvulas de Isolamento. (i) Placa de orifício da linha principal:- A finalidade da placa de orifício da linha principal é criar o diferencial de pressão. Como o caudal varia através deste orifício da linha principal, o diferencial de pressão através desta placa também varia e é esta variação que faz o medidor funcionar. (ii) Flanges de Orifício / Anel Transportador:- Flanges de Orifício / Anéis Transportadores servem para duas funções. Primeiro, eles mantêm a placa de orifício da linha principal na posição correta dentro da tubulação. Em segundo lugar, canalizam uma parte do fluxo para fora do lado de alta pressão do orifício e o devolvem novamente para o lado de baixa pressão. Esta função pode ser realizada com outro tipo de flange torneiras. A tubagem de bypass pode ser ligada directamente à tubagem sob a forma de torneiras de tubo, torneiras de raio OU torneiras de vena contracta. (iii) Medidor de Vazão de Área Variável:- Como discutido acima, um medidor de vazão (Rotâmetro de Tubo de Vidro OU Rotâmetro de Tubo Metálico) é colocado na tubulação de Bypass para medir o fluxo de bypass. (iv) Orifício de alcance:- O orifício de alcance é um pequeno orifício colocado na tubagem de derivação antes ou depois do medidor de caudal. Este orifício é dimensionado para que a queda de pressão total através da tubagem de bypass seja igual ao diferencial de pressão através do orifício da linha principal. (v) Tubagem de bypass:- A tubagem de bypass liga o lado a montante das torneiras da linha principal ao lado de entrada do caudalímetro e o lado a jusante das torneiras da linha principal à saída do caudalímetro.
