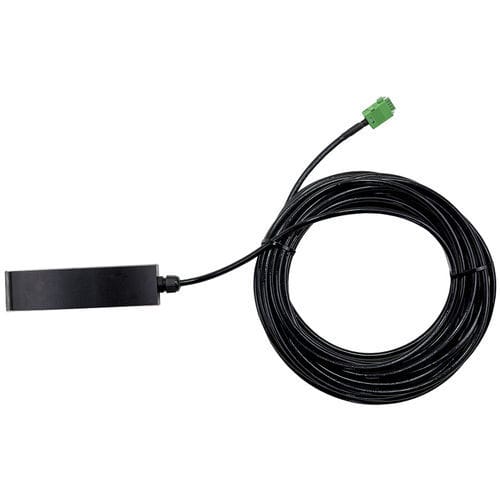

Sensor de fluxo ultrassônico DSM2420

de pressão diferencialvolumétricopara água

Sensor em plástico especial; resistente a meios agressivos Características especiais Montagem na conduta por meio de sapatas de montagem adaptáveis em aço inoxidável Utilização em atmosfera EX com dispositivo de medição FDL400 com barreira Z integrada Descrição O sensor DSM2420 é um sensor combinado para a medição simultânea da velocidade do fluxo e do nível em canais abertos ou fechados acessíveis de todos os tipos e formas. Mais informações sobre o produto O sensor é feito de plástico especial e, por conseguinte, é resistente a praticamente todos os meios agressivos encontrados na água e nas águas residuais. O sensor pode ser montado em qualquer tipo de esgoto usando as sapatas de montagem em aço inoxidável adaptáveis apropriadas. Quando também é utilizado para medir o nível de enchimento, é necessária a montagem no chão. Dados técnicos Características Dimensões 180 x 48 x 36,5 mm ( L x B x H ) Peso ca. 1,5 kg Classe de proteção IP68 Comprimento do cabo (standard) 15 m Raio de curvatura > 10 x D (Kabeldurchmesser 6,25mm) = > 62,5mm Gama de temperaturas 0°C ... 50°C Material da sapata de montagem V2A 1,5mm Velocidade de fluxo Gama de medição 0,01 - 4 m / s Precisão da medição +/- 5 % do valor do momento no canal Desvio de temperatura 0,1% / °C ( Meßspanne ) Desvio de temperatura 0,05% / °C ( Nullpunkt ) Sinal de saída 4 - 20 mA Nível de enchimento Gamas de medição 0 -1 m ; 0 - 2 m ; 0 - 4 m Precisão de medição < 0,2% v.E. Summe aus Nichtlinearität, Hysterese und Wiederholbarkeit Desvio de temperatura 0,005% / °C v.E. Meßspanne Desvio de temperatura 0,005% / °C v.E. Nullpunkt Material Al2O3 (96%) Fläche ativa Sinal de saída 4 - 20 mA Ponto zero norma 4 mA ( +/- 3 % )
