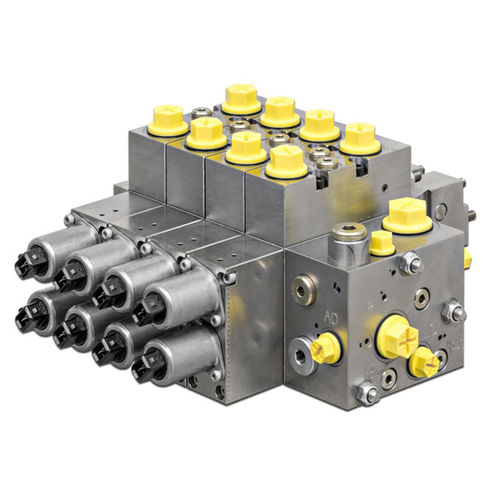

Válvula direcional hidráulica spool APV 10
de acionamento manualde acionamento hidráulicode acionamento mecânico

válvula direcional hidráulica spool
válvula direcional hidráulica spool
válvula direcional hidráulica spool
válvula direcional hidráulica spool
válvula direcional hidráulica spool
Guardar nos favoritos
Comparar


Características

Tipo
spool
Acionamento
de acionamento manual, acionada por solenoide, eletro-hidráulica, de ação indireta, de acionamento hidráulico, de acionamento mecânico
Orifícios/posições
de 4/3 vias, de 4/2 vias
Outras características
normalmente fechada, compacta, proporcional, seccionada, modular, em ferro fundido, normalmente aberta, com mola de retorno, de alto fluxo, com pressão compensada, para aplicações marítimas
Pressão

MÁX: 350 bar
(5.076 psi)

MÍN: 14 bar
(203 psi)

Fluxo

MÁX: 160 l/min
(42 us gal/min)

80 l/min, 100 l/min
(21 us gal/min, 26 us gal/min)

MÍN: 0 l/min
(0 us gal/min)

Descrição

válvulas hidráulicas de regulação proporcional de corte; até 15 secções; incluindo funções de segurança primária e secundária; para bombas LS e bombas de deslocamento constante A série de válvulas de controlo AMCA APV é um desenho de válvula altamente modular que está disponível em desenhos seccionais e de corpo de chapa. A série APV vem em quatro tamanhos diferentes, APV10, APV16, APV22 e APV32 e cobre uma gama de fluxo entre 80 l/min e 1000 l/min. Apresenta ainda uma gama de alta pressão até 420 bar, histerese baixa e o revestimento opcional Protalloy resistente ao sal e à água do mar. Uma rede mundial de revendedores de parceiros de construção pode ajudá-lo a implementar a sua solução. A secção da bobina é a base central, constituída por uma secção de bobina (I), blocos colectores básicos (II), e canetas de mola e de extremidade (III). Na APV10, por exemplo, é possível um máximo de 15 secções paralelas. As válvulas de controlo direccionais convencionais controlam as direcções de arranque, paragem e movimento dos motores e cilindros hidráulicos. No entanto, a velocidade destes utilizadores depende da pressão da carga. Se esta pressão de carga variar, então a velocidade é dificilmente controlável. As válvulas proporcionais direcionais AMCA da série APV são compensadas pela pressão e atingem o controlo ideal da força, velocidade, aceleração e desaceleração, independentemente da carga e dos requisitos acrescidos. A compensação de carga é fornecida pelo compensador de pressão hidráulica (1), o carretel no fundo da secção. Existem diferentes tipos de actuação para a válvula de secção APV (2). Além do accionamento manual, há o tipo de accionamento hidráulico e o tipo de accionamento eléctrico do carretel principal. Válvula de controlo seccional móvel. Válvula hidráulica proporcional. Válvula proporcional de solenóide.

---

Catálogos

Não estão disponíveis catálogos para este produto.
