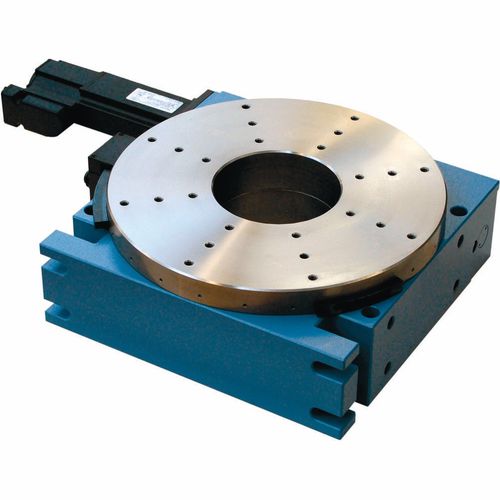

Mesa rotativa indexadora com fuso de rosca sem-fim RT1A

acionada por motorhorizontalvertical

Mesas rotativas com engrenagem sem-fim série RT1A Mesas rotativas com engrenagem sem-fim série RT1A Esta mesa rotativa multifacetada aplicável de precisão está disponível no tamanho de instalação de 300 mm de diâmetro da placa rotativa. A placa rotativa é armazenada por um rolamento de roletes temperados. Isto permitiu uma alta rigidez de momento dentro da faixa radial e axial, bem como o posicionamento livre com momentos de atrito menores. O acionamento ocorre alternativamente através de servomotores passo-a-passo ou AC por um sem-fim de precisão endurecido e polido com uma roda de sem-fim de bronze. A mesa giratória é horizontal e verticalmente aplicável por plano de furação padrão e face de aparafusamento. Campo de Aplicações: Tecnologias de montagem, equipamentos de medição e teste, escrita a laser, soldagem, corte, assim como engenharia mecânica especial. A abertura da luz padrão pode ser utilizada para sistemas ópticos ou para execução por cabo. Drive:Worm drive i=72:1, com ajuste simples e orientado para a medição. Flange e acoplamento estão disponíveis para todos os motores passo-a-passo e servomotores comuns (motores não estão incluídos, por favor peça motores adequados). Material:RT1A 300 Carcaça e placa rotativa: Alumínio anodizado preto RT1G 300 Opção: Carcaça e placa rotativa: Ferro fundido cinzento Opção: Superfície da carcaça envernizada. Classe de protecção:Classe de protecção IP 50 (Outras classes de protecção a pedido) Temperatura ambiente: Temperatura ambiente no local de operação: +10 °C a +40 °C Rolamento: Rolamento de rolos de precisão com alta rigidez de momento e concentricidade e precisão de excentricidade axial. Maior concentricidade e precisão de excentricidade axial a pedido.
