Sensor de distância cilíndrico LRS 3

ultrassônico4–20 mAcom saída de tensão

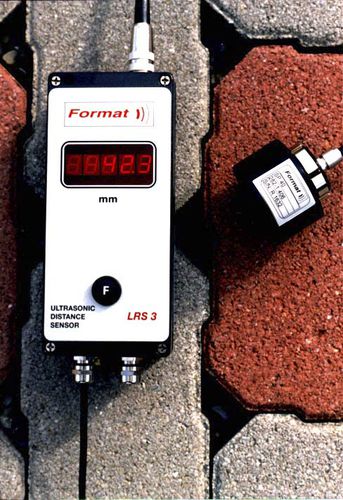

O sensor de distância ultrassónico LRS 3 inclui a cabeça do sensor ultrassónico e a unidade básica com visor integrado e tecla de função. A nova tecnologia de circuitos e as suas funções programáveis fazem do LRS 3 um sensor perfeito para todos os tipos de medições de distância e espessura não tácteis. O LRS 3 combina uma grande gama de medição com uma elevada precisão nos limites físicos. O alcance é realizado através da emissão e deteção de pacotes de ondas ultra-sónicas no ar. O tempo de percurso dos ultra-sons do sensor até ao objeto e vice-versa é determinado através da utilização de um transdutor de folha metálica de resposta rápida. A resolução do sensor LRS 3 é melhor do que 0,01 mm. A precisão da medição depende apenas da homogeneidade do ar. A cabeça do sensor tem um sensor de temperatura integrado para medir a temperatura média do ar. A partir daí, é calculada a velocidade dos ultra-sons. As distâncias medidas são visualizadas no ecrã LED da unidade básica e são transmitidas a um PC ou a outros dispositivos através de um interface de série. Através da tecla de função, o utilizador pode alternar entre medição relativa e absoluta. Podem ser medidos todos os tipos de objectos feitos de betão, pedra, metal, plástico, madeira, papel e vidro. Mesmo materiais altamente absorventes como espumas, têxteis e tapetes de isolamento podem ser detectados, independentemente da sua estrutura superficial. A medição é independente da cor e de outros efeitos ópticos. Uma aplicação típica é a medição em linha da espessura de produtos feitos de borracha, lona, feltro e betão durante o processo de produção.
