Turbocompressor estacionário TCH Series
para produção de energiapara turbina

turbocompressor estacionário
turbocompressor estacionário
turbocompressor estacionário
Guardar nos favoritos
Comparar


Características

Tipo
estacionário
Aplicações
para produção de energia
Outras características
para turbina
Pressão

40 bar
(580 psi)

Descrição

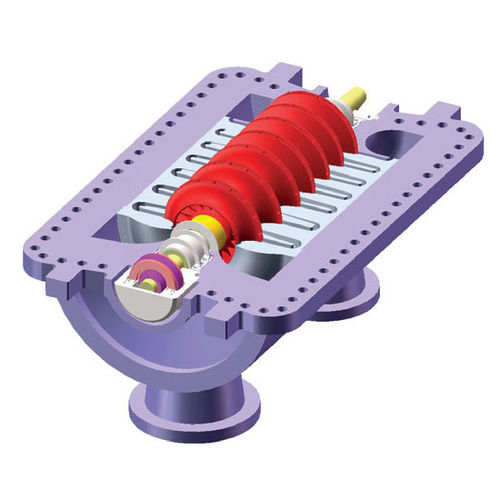

Os compressores de processo TCH são do tipo horizontalmente dividido, o que significa que a carcaça é feita por duas metades, unidas em um plano paralelo ao eixo do rotor. Aplicações de baixa e média pressão (até 40 bar) são típicas para este projeto. Esta configuração permite um acesso mais fácil a todos os internos para inspeção e manutenção, uma vez que a maioria dos bicos de tubulação de caixas estão localizados na metade inferior da carcaça, e basta desenroscar a junta e levantar a carcaça superior, o rotor e outros componentes internos podem ser reparados, sem remover o processo e a tubulação auxiliar. Os compressores da série TCH, compatíveis com API617, podem ser dispostos em uma variedade de configurações de caminho de fluxo, implementando uma a dez turbinas, dependendo do cabeçote necessário. Quando o resfriamento interestágio não é necessário, o arranjo é geralmente uma configuração reta (em linha reta), com um único corpo e um caminho de escoamento. Quando o resfriamento interno é necessário, a configuração da máquina normalmente resulta em um compressor de duas seções em um arranjo em linha (composto) ou back-to-back, com um corpo único e dois caminhos de escoamento. Também está disponível uma configuração de fluxo duplo para aplicações de alto fluxo/baixo fluxo, com um corpo único e dois caminhos de fluxo de entrada convergindo para uma única saída.

---
