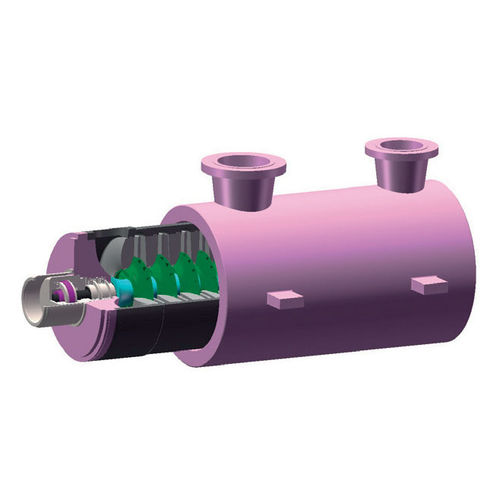

Turbocompressor compacto TCB Series

estacionáriopara produção de energiapara turbina

Os compressores de processo TCB são do tipo dividido verticalmente, com tampas de fechamento fixadas ao corpo principal por meio de parafusos ou anéis de cisalhamento. Os flanges de processo são geralmente instalados na região superior do cilindro, em linha ou inclinados. Este tipo de máquina é normalmente seleccionado para aplicações de alta pressão (mais de 40 bar) e para serviços críticos (misturas de hidrogénio, gases tóxicos). O rotor e os internos fixos são montados como um feixe interno cilíndrico. Ao remover a tampa final, este feixe é inserido ou removido axialmente através de uma extremidade do revestimento externo. Normalmente mais compactos que as máquinas TCH, os compressores de tambor TCB são equipados com 2 a 9 impulsores por caixa. Tanto os rolamentos de moentes como os rolamentos axiais são do tipo plataforma basculante. Os selos mecânicos tipo gás seco são a escolha padrão para a extremidade do eixo, enquanto os selos de interfase são do tipo labirinto. Enquanto a inspeção e manutenção do rotor e diafragmas requerem que o feixe interno seja removido, os rolamentos e as vedações da extremidade do eixo podem ser acessados diretamente do externo, tornando essas operações mais fáceis.
