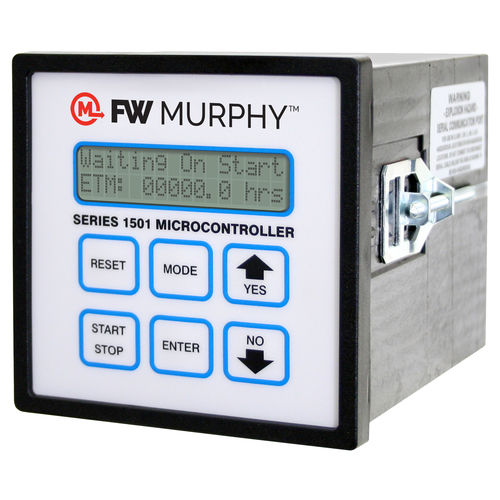

Unidade de controlo programável S1501

digital

Alarme/desativação para 32 ou 64 sensores N.A. ou N.C Seleção da sequência de funcionamento Nomenclatura do sensor ajustável em campo Bloqueios de sensor seleccionáveis Classe A, B, C ou P Função de tacómetro/velocidade excessiva incorporada Comunicações RS232 ou RS485 Modbus RTU Dois temporizadores de arranque/execução e contador de tempo decorrido Certificado pela CSA ou aprovado pela NRTL para utilização em locais perigosos da Classe I, Div. 1 Grps. C & D Locais Perigosos O instrumento S1501 é um sistema de alarme, paragem e controlo baseado em microprocessador com função de tacómetro/higrómetro. Anuncia em caracteres alfanuméricos o dispositivo de proteção que sinalizou um alarme ou causou a paragem do equipamento. A informação é consultada e os ajustes são efectuados num teclado de seis botões na face da unidade. As configurações, como a nomenclatura do alarme ou da paragem, os temporizadores predefinidos e a calibração do tacómetro, podem ser efectuadas no terreno. O sistema FW Murphy S1501 possui sete relés SPDT. No modelo standard, os relés estão atribuídos às seguintes funções: lubrificação, manivela, ignição/motor, válvula de combustível/arrefecedor, carga, alarme e paragem. O sistema S1501 completo é composto por uma cabeça, uma régua de terminais de entrada do sensor (são necessárias duas para os modelos com 64 sensores), cabo(s) de fita plana de 36 polegadas (914 mm) para ligar o bloco de terminais à cabeça e uma fonte de alimentação à prova de explosão de Classe I, Div. 1. O sistema S1501 é alimentado por 120 VAC ou 12 ou 24 VDC. A cabeça é classificada como intrinsecamente segura e inclui uma porta de comunicação, selecionável por jumper para RS232 ou RS485, funcionando como um escravo MODBUS RTU. Esta porta permite funções de controlo remoto, tais como arranque/paragem, carga/descarga, etc., e o acesso de leitura aos registos de retenção S1501
