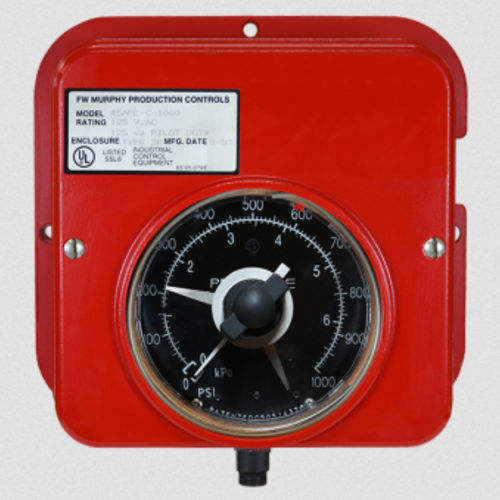

Medidor de pressão 45APE

de controleem aço inoxidávelajustável

Indicador combinado com interruptores independentes de ação rápida de baixa e alta pressão Indicadores de ponto de disparo de baixa e alta pressão ajustáveis no campo e altamente visíveis O movimento de engrenagem de sector duplo permite a indicação em escala total e o controlo do ponto de ajuste Versões disponíveis para montagem em painel e em superfície Versões de relé de controlo de bloqueio disponíveis O instrumento de medição da série 45APE é um medidor mecânico para indicação de pressão. Inclui dois interruptores SPDT ajustáveis. Estes interruptores de ação rápida podem ser utilizados para arranque e paragem, para disparar alarmes e para desligar equipamento. As faixas estão disponíveis de 30 psi (207 kPa) [2,06 bar] a 5.000 psi (34,48 MPa) [344,73 bar]. A Série 45APE utiliza uma unidade de deteção de tubo bourdon com um movimento de engrenagem de sector duplo em aço inoxidável. Cada um dos sectores acciona ponteiros separados quando é aplicada pressão ao tubo Bourdon. O ponteiro indicador (ponteiro visível) mostra a leitura atual da pressão, incluindo abaixo e além dos pontos de disparo baixo e alto. Os pontos de disparo baixo e alto são ajustáveis de forma independente na lente frontal do medidor. O ponteiro do operador do interrutor (atrás do mostrador) está calibrado para seguir o ponteiro indicador. Os indicadores dos pontos de disparo baixo e alto prendem o ponteiro do operador do comutador. À medida que a pressão diminui ou aumenta através do princípio do movimento perdido, o respetivo interrutor de pressão é acionado. Os modelos da Série 45APE são amplamente utilizados em aplicações que requerem indicação de pressão e interruptores de baixa e alta pressão Forma C. Modelos básicos instrumento de medição da série 45APE Versão de montagem em superfície (caixa quadrada) instrumento de medição da série 45APEF Versão para montagem em painel (caixa redonda)
