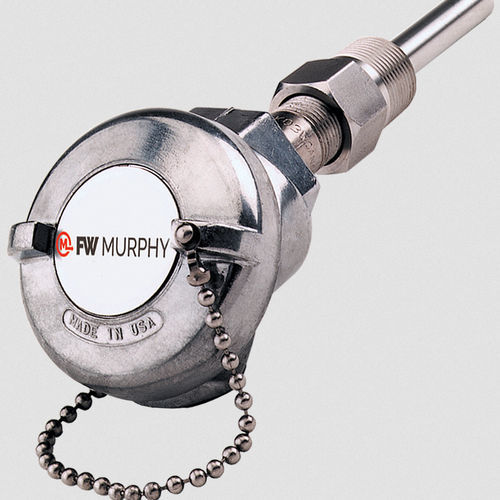

Termopar TC

de resistênciaRTDcerâmico

proteção do poço termométrico em aço inoxidável 304 Compatível com Digital Swichgage® Termopares não aterrados dos tipos "J" ou "K conjuntos de 100 Ohm, RTD de 3 fios transmissores RTD com saída DC de 4-20 mA Oferecemos uma variedade de conjuntos de termopares e RTD (Detetor de Temperatura por Resistência) altamente fiáveis e transmissores RTD de saída DC de 4-20 mA. As suas características inovadoras incluem um poço termométrico em aço inoxidável 304 que proporciona proteção ao elemento com mola. A cabeça de ligação em alumínio fundido cumpre os requisitos NEMA 4 e inclui um transmissor RTD ou um bloco de terminais de termopar/ RTD montado em Steatite cerâmica e classificado como NEC Classe 2. Os conjuntos completos são oferecidos em comprimentos de inserção do poço termométrico de 2-1/2, 4-1/2 ou 7-1/2 pol. (63, 114 ou 191 mm). A tensão de alimentação para o RTDT deve estar compreendida entre 13-40 VDC. O gráfico no separador dos diagramas mostra a tensão de alimentação mínima (VDC) necessária para uma determinada resistência de carga (RL). Conjuntos de termopares com poço termométrico Disponíveis nos tipos J ou K, os conjuntos de termopares têm elementos não ligados à terra numa bainha com mola em aço inoxidável 304. Para compatibilidade de produtos, ver página seguinte (estão disponíveis peças de substituição e fio de extensão de termopar). Conjuntos RTD com poço termométrico Os conjuntos de detetor de temperatura por resistência (RTD) estão disponíveis com um elemento de platina de 100 ohm, cabos de 3 fios e bainha do elemento em aço inoxidável 316L com mola. Conjuntos de transmissores RTD com poço termométrico Os conjuntos RTDT transmitem temperaturas variáveis de processo. Disponíveis como parte dos conjuntos de sensores de temperatura ou como unidades separadas, os RTDTs aceitam RTDs de 2 ou 3 fios, 100 ohm. Os transmissores RTD são alimentados por loop.
