Máquina de medição óptica OptiMe

de contornode geometriade forma

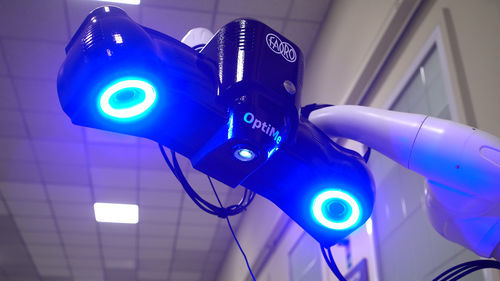

OptiMe é uma nova família de sistemas de medição óptica, baseada em visão estéreo e fotogrametria, composta por duas câmaras digitais de alta resolução, um projector de luz estruturado e um PC com software proprietário de aquisição e processamento de dados. Dependendo da posição da câmara e das lentes utilizadas, o campo de medição pode variar de alguns centímetros quadrados a vários metros quadrados, e pode ainda ser incrementado pela combinação de várias digitalizações parcialmente sobrepostas através de marcadores, ou simplesmente com base na forma do objecto. OptiMe tem dois modos de funcionamento: Modo activo: uma sequência de padrões de luz estruturada brilha sobre o objecto e é lida pelas câmaras. Desta forma, o OptiMe pode digitalizar nuvens densas compreendendo milhões de pontos, e obter uma representação 3D da superfície mesmo que seja completamente lisa e sem quaisquer características distintivas. As nuvens podem ser convertidas em malha e exportadas em vários formatos, incluindo STL e PLY. Este modo é útil tanto para a engenharia inversa - obtenção de uma representação CAD de um modelo físico - como para o controlo de qualidade - por exemplo, verificando se a forma da carroçaria corresponde ao modelo CAD. Modo passivo: se as arestas de uma superfície (incluindo bolsas, margens e buracos) precisarem de ser medidas em vez da própria superfície, a luz não estruturada é suficiente para tornar tais detalhes legíveis pelas câmaras. Em ambas as situações, a precisão do OptiMe varia de 0,01 mm ou melhor para peças mais pequenas 0,2 mm para campos mais largos. Os sistemas ópticos apresentam um rendimento muito superior (como no número de pontos adquiridos numa unidade de tempo) do que as máquinas de medição por contacto, o que permite medições mais rápidas; a ausência de contacto também evita qualquer possível dano nas superfícies.
