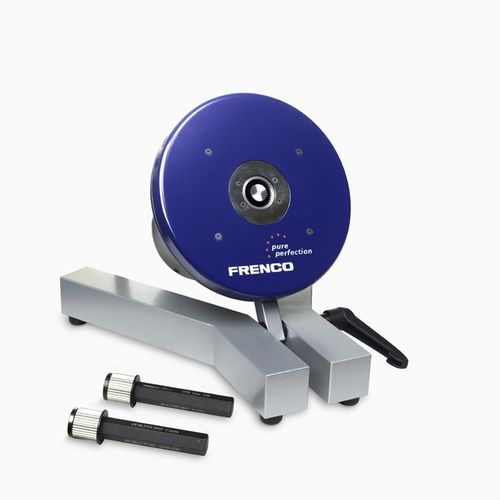

Medidor de tamanho VM

para pinhões

Instrumentos com perfil de guia AVM nx2, IVM nx2 e tripé IVM 3x1 Disponível para estrias internas e externas O perfil de guia é ajustado ao da peça a ser inspeccionada A dimensão sobre as esferas é inspeccionada em segundos em várias posições ao mesmo tempo Em vez de esferas de medição, são utilizados discos de raio para minimizar o desgaste A eletrónica de medição permite a avaliação da dimensão diametral ao longo da largura do dente A coroa e a conicidade são registadas Avaliação através do software FRENCO LdynPro Bancada deslizante horizontal para instrumentos AVM nx2 Manuseamento mais fácil para hastes longas Plano de medição fixo dentro da trajetória longitudinal Estudo de tipo 1: Repetibilidade para DoP média ≤ 1,3 μm Estudo de tipo 2: Tmin para DoP médio = 18 µm (R&R ≤ 20%)
