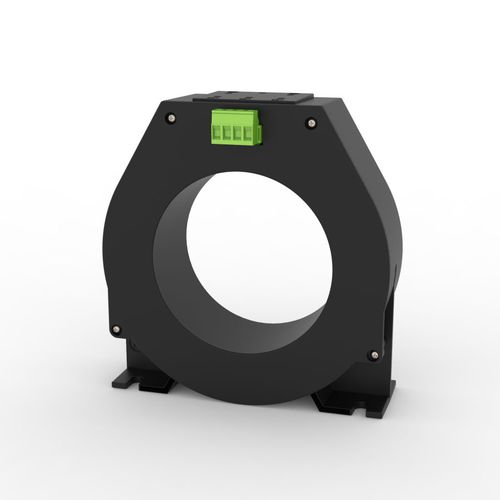

Sensor de corrente toroidal TDB090

CACCde corrente de fuga

Sensor ø90mm para Relés de Fuga de Terra Tipo B Os sensores da série TDB são capazes de medir correntes AC e DC com uma largura de banda DC-10kHz, e resolução de 1mA. Os sensores TDB têm uma função de desmagnetização integrada com zeragem offset DC, que é por comando de relé. Esta função zera os erros de medição de corrente DC (DC offset) causados pelo campo magnético terrestral, ímãs permanentes, bobina DC, desvios de temperatura, choques mecânicos ou vibrações. O erro de medição da corrente RMS (AC+DC) é proporcional à corrente da linha e depende da disposição geométrica dos condutores que passam através do furo do sensor. Depende também da distância e da disposição geométrica dos condutores próximos que passam fora do furo do sensor. O ajuste IΔn <100mA só será possível centralizando os condutores e com condições ambientais controladas (temperatura, vibração, EMI).
