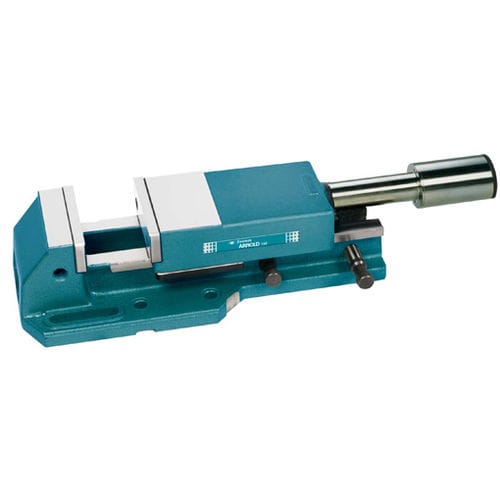

Torno para máquina-ferramenta 010 141 ARNOLD CLASSIC series

hidráulicahorizontalrotativa

- Precisão de 0,01 milímetros em apertar a repetibilidade. - O projeto de Monoblock evita as deformações devido à alta pressão e oferece a grandes rigidez e vigor. - A força aplicada pelo eixo de alta pressão é transmitida à direita da trabalho-parte no centro da maxila de aperto. - Grande abertura até 375 milímetros e 845 milímetros se o corpo está em duas porções. - Apertar a força é 25/40/50/80 de kN, segundo o modelo. - Os eixos CLÁSSICOS de ARNOLD podem ser usados independentemente do vício como um poder que aperta o elemento em um workholding estabelecido. - Projetou automatizar processos e robotize os. - única intensificador ativa de alta pressão Pneumo-hidráulica, fornecida por ar comprimido em 6 barras. - Apertando a força ajustável pela pressão de ar (veja o manual). - Curso automático para fechar-se e abrir a 3 milímetros. - A operação vice pode ser manual (usado com uma unidade da válvula enviada com o vício) ou usando um pedal situada perto da máquina ou pode ser controlada pelo CNC usando uma válvula de solenoide. - opção vice reta das Dois-partes mediante solicitação. PONTAS PARA O USO - O ar deve ser filtrado (ar seco). - Deve controlar o pedal para ser usado: o grupo de válvulas fornecidas com o vício deve ser colocado entre o compressor e o pedal, não entre o pedal e o vice. ELEMENTOS NECESSÁRIOS - Conexão do compressor ao vício. - Filtre a unidade, o calibre e o lubrificador da entrada de ar. VERSÕES Padrão Apertar à tabela de máquina pode ser conseguido através dos furos e dos entalhes no lado do vício. Pode ser fornecido com uma base giratória. Reto Sua angústia faz fácil para que esteja comummente paralela colocado a um outro vício, desse modo permitindo uma grande unidade de aperto para grandes workpieces.
