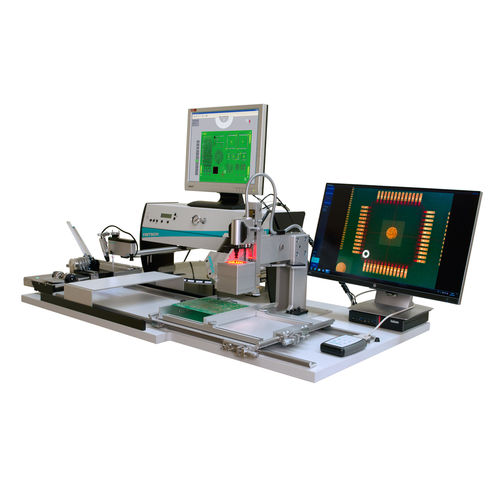

Máquina insersora para BGA MP904

SMTmanuala vácuo

A estação de montagem universalMP904 combina a operação fácil e flexível de um manipulador com os altos padrões de colocação exata de componentes Fine-Pitch. O guia de funcionamento sem igual da cabeça de montagem ajuda a colocar as SMDs com precisão. Quando a pipeta entra em contacto com os componentes, o vácuo liga-se automaticamente e, ao colocá-los, desliga-se. O sistema de visão especializado permite a colocação ideal de componentes BGA e QFN. A gama de elementos de montagem começa pelo Chip 0201 e termina no Fine-Pitch e BGA. Para montar protótipos e pequenas séries mais rapidamente, um dispensador pode ser montado no cabeçote de montagem. Ele pode ser usado para dispensar pasta de solda ou cola na placa de circuito. A construção sólida da Cabeça de Manuseio assegura a colocação altamente precisa dos Componentes BGA e Fine Pitch. O sistema de visão especializado permite que duas imagens sejam vistas simultaneamente. O PBC e a parte inferior da BGA podem ser observados. Com a ajuda de uma mesa de ajuste fino e de parafusos micrométricos, ambas as exposições podem ser ajustadas exatamente de forma congruente. Uma colocação fácil e precisa dos componentes é assegurada. Os parafusos micrométricos na lateral da FP904 permitem um alinhamento preciso do componente na placa de circuito, em combinação com a tabela X / Y. Com uma câmara ligada à cabeça de montagem, pode ver todo o processo Pick&Place - ampliado num monitor. Assim, mesmo as peças mais pequenas como 0201 e 0402 podem ser colocadas exactamente. Outro benefício da câmara é a possível documentação do processo através da gravação de fotogramas individuais no disco rígido de um PC acoplado.
