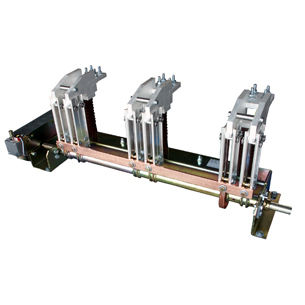

Seccionador de média tensão ES

tripolarde aterramentopara ambiente interno

Os vários modelos ES de interruptor de terra de 3 pólos podem ser utilizados com tensões nominais de 12 kV, 17,5 kV, 24 kV, 36 kV e 38,5 kV. 20 kA, 31,5 kA, 50 kA, 63 kA e 72 kA foram especificados como tempo curto nominal com correntes stand. Os interruptores de ligação à terra até uma corrente nominal de resistência a curto prazo de 31,5 kA permitem um curto-circuito na cidade capa- e estão classificados na classe eléctrica E1. Para correntes nominais de curta duração de 50 kA ou mais, os interruptores de ligação à terra não têm uma capacidade de produção de curto-circuito e estão classificados de acordo com a classe eléctrica E0.1 e os interruptores de ligação à terra de 2 pólos estão disponíveis a pedido. Os nossos vários modelos de seccionadores ITr de 1, 2 e 3 pólos foram concebidos para utilização numa gama de tensões nominais entre 12 kV e 40,5 kV e numa gama de correntes nominais entre 630 A e 6300 A. Dependendo do modelo, a corrente nominal de curta duração foi demonstrada com sucesso até 80 kA durante 1 ou 3 segundos. Os seccionadores listados são projetados para desligar a alimentação em redes de média tensão. Os aparelhos de comutação AU foram submetidos a um teste de tipo de acordo com a norma EN 62271-102. Cada dispositivo de comutação é acompanhado de um conjunto de instruções (B731) para transporte, montagem e colocação em funcionamento.
