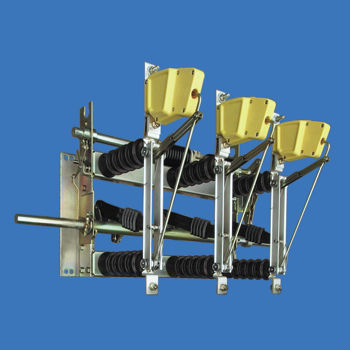

Chave seccionadora de fusíveis H 22 SEA

de média tensãotripolarCA

Os interruptores de terra tipo H 22 SEA estão disponíveis com interruptores de terra integrados na estrutura do interruptor. É possível um bloqueio mecânico positivo entre o interruptor de quebra de carga e o interruptor de terra. Os interruptores de terra têm geralmente capacidade de curto-circuito e são, por isso, à prova de fabrico. As bobinas de libertação ou as bobinas de derivação (110 V, 230 V AC, ou 24 V, 60 V, 110 V, 220 V DC) só podem ser montadas em interruptores com mecanismo sem disparo (não H 22 EK),os contactos de sinalização podem ser montados em todos os interruptores, incluindo os interruptores de terra.Todos os interruptores H 22 SEA estão disponíveis com retardamento mecânico (retardamento) de acordo com a norma EN 62271-105. Esta característica fornece uma solução económica para a protecção contínua do transformador de rede local através do fusível HV HBC no lado de alta tensão, sendo este normalmente implementado por um disjuntor.O accionamento do interruptor de quebra de carga H 22 pode ser efectuado com um sistema de ligação operado por um sistema de alavanca com um mecanismo motorizado de acordo com a lista 774.
