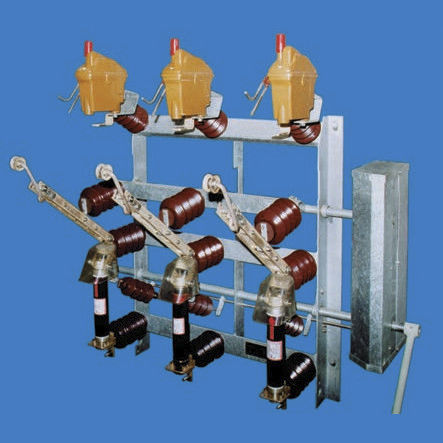

Chave seccionadora de fusíveis FLa 15/6410

de média tensãode alta tensãotripolar

Os interruptores de exterior FLa 15/6400 e FLa 15/6410 (com porta-fusíveis montados por baixo) foram desenvolvidos para montagem vertical. Os interruptores cumprem os regulamentos de acordo com a DINEN 62271-103 VDE 0671-103. O desenho principal e as dimensões de montagem correspondem aos interruptores de exterior 6400 e 6410 como indicado no catálogo 751.O dispositivo de extinção de arco que é desviado na posição ON e é do tipo de corte rápido, foi adoptado a partir do comprovado interruptor-desconector FLa 15/60 (catálogo 762) que é utilizado como um seccionador de linha. Todas as câmaras de arco são enchidas na fábrica com aprox. 0,5 litros de óleo Shell Diala Dswitchgear. A aplicação principal para os interruptores-seccionadores FLa15/6400 e FLa 15/6410 é como interruptor de alimentação para estações de transformadores montados em polémicas. As estruturas de base são soldadas a partir de aço seccionado e os eixos de operação que são montados em rolamentos de bronze são galvanizados a quente. Todos os isoladores utilizados na construção são feitos de resina fundida cicloalifática. Todos os contactos com terminações planas de acordo com o DIN 46206 e as lâminas de duplo contacto são feitas de cobre electrolítico são revestidas a prata e formam trajectórias de corrente de lareira. Os contactos porta-fusíveis são concebidos para levar HVHBC (fusíveis de alta tensão e alta capacidade de ruptura)(catálogo 791) de acordo com a DIN 43625.As secções transversais adequadas e as pressões de contacto adequadas significam que os interruptores ainda funcionam fácil e correctamente após muitos anos de funcionamento, estando disponíveis mecanismos de funcionamento ao ar livre, tal como descritos no nosso catálogo 776, para o funcionamento de interruptores de ligação à terra e interruptores de ligação à terra.
