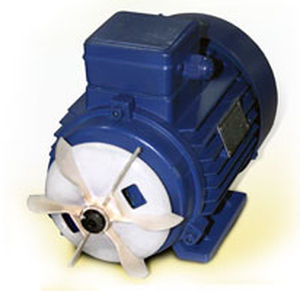

Ventilador axial 380 V, 50 - 60 Hz

de extraçãoindustrial

Informação geral 1.1. Os ventiladores a escoamento axial de uso geral são pretendidos para ar movente e outras mistura de gases non-explosive, non-aggressive com temperatura: de -40 até + 40 0C, sem índice dos adesivos e de materiais fibrosos, com concentração de poeira e de impurezas contínuas não mais do que 10mg/m3. Tais ventiladores não são pretendidos para a extração do fumo. 1.2. A versão climática dos ventiladores é У2 de acordo com o GOST 15150-69 (a temperatura ambiental: - de 40 até +40 0С). 1.3. No lugar da instalação dos ventiladores o valor de mean-square da velocidade da vibração fora das fontes externas da vibração não deve ser mais de 2 mm/s. 2. Dados e características técnicos principais 2.1. A aparência geral do ventilador é dada em Pic.1. 2.2. Sentido de fluxo do motor elétrico ao impulsor. Pelo acordo com o cliente os ventiladores são fornecidos com o sentido de fluxo reverso e na modificação reversível. 2.3. As características aerodinâmicas de ventiladores non-reversible são mostradas no PIC. 3-14 em circunstâncias avaliados: - densidade do ar 1.2 kg/m3 - kPa da pressão 101.4 do barómetro - temperatura 200C - umidade relativa 50% Os ventiladores reversíveis têm uma mais baixa avaliação de aproximadamente 15% na pressão e avaliação de 10% uma mais baixa na eficiência. 2.4. A velocidade da vibração do Mean-square não é mais de 6.3 mm/s.
