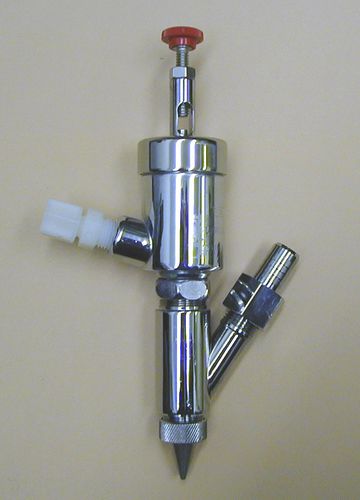

Pistola de brasagem FE-71

de arautomáticacom pistão

Fig I - O ar comprimido do painel de controle é introduzido no corpo superior da pistola, forçando o pistão circular e a haste do pistão acoplada para cima contra a mola helicoidal. A liga de pasta pressurizada (do reservatório) preenche o espaço vazio entre a ponta da haste do pistão e o orifício do bico. Fig. II - Quando o temporizador desenergiza, o ar comprimido é exaurido e a mola helicoidal retorna o pistão e a haste para a posição fechada. A ponta da haste do pistão desloca a liga de pasta através do orifício do bico e da abertura das vedações até o próximo ciclo. O tamanho preciso do depósito é obtido ajustando o temporizador do painel de controle, a pressão da pasta e o comprimento do curso da haste do pistão.
