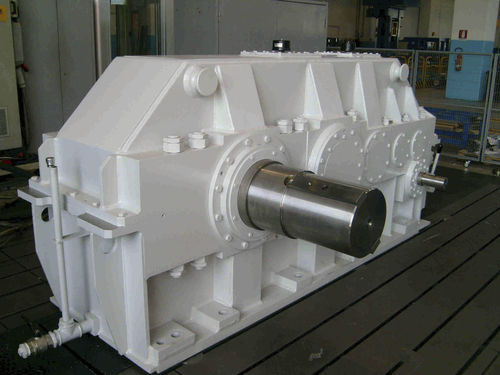

Redutor de engrenagens cônicas

de eixos paralelosde eixo maciço> 10 kNm

O Grupo Galbiati fabricou recentemente um dispositivo de controlo para um conversor-guincho para a siderurgia de Rourkela na Índia. O dispositivo de controlo do guincho é comandado por dois motores eléctricos com uma potência total de 264 kW / 1450 RPM. O eixo de marcha lenta roda a uma velocidade de 7,18/3,02 RPM (a relação de transmissão é, portanto, 201/480). Equipado com um motor auxiliar pneumático de 38 kW e 1500 RPM, as diferentes velocidades finais são obtidas através do processo de posicionamento (controlado por microinterruptor) com duas transmissões dentadas e uma velocidade de 0. A caixa de velocidades está equipada com uma carcaça metálica soldada, recozida e lixada, processada numa moderna máquina-ferramenta CNC, da qual o Grupo Galbiati possui várias. Rodas dentadas com parafuso único em aço 18NiCrMo5 de alta qualidade, cimentadas com uma dureza superficial de 58-60 HRC de acordo com as normas de qualidade ISO-DIN 6/7. A caixa de velocidades está equipada com um veio de movimento lento em aço de liga de molibdénio, bem como com um rolamento de esferas de alta qualidade concebido para uma duração de vida mínima de 50 000 horas em pleno funcionamento e velocidade. Posteriormente, são apresentadas as imagens que mostram a aceitação final (teste de funcionamento) na presença e para plena satisfação do cliente.
