Máquina injetora horizontal FLEXI CUBE

hidráulicapara diversos materiais

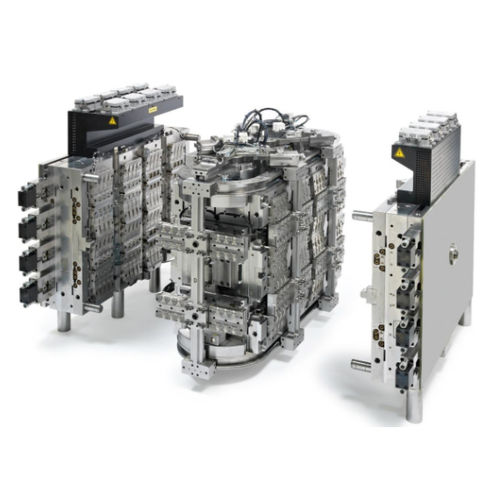

NOVO CONCEITO DE MOLDAGEM MULTICOMPONENTE ALTO RENDIMENTO - MÁXIMA FLEXIBILIDADE DE LAYOUT - TAMANHO MÍNIMO A Boucherie introduziu recentemente um conceito completamente novo no campo da moldagem por injecção multi-componentes com a entrega do seu primeiro molde "Flexi Cube". O primeiro molde deste tipo foi entregue para um cabo de 3 componentes em 24 cavidades. Este molde em particular é um molde de 5 estações: ESTAÇÃO 1 - 24 cavidades para a injeção do primeiro material ESTAÇÃO 2 - refrigeração ESTAÇÃO 3 - 24 cavidades para a injeção do segundo componente ESTAÇÃO 4 - 24 cavidades para a injeção do terceiro componente ESTAÇÃO 5 - fora do molde para ejeção do produto de remoção durante um ciclo ativo de moldagem Embora o produto apresente uma espessura de parede relativamente grande, foi atingido um tempo de ciclo total de apenas 15 segundos! O núcleo deste engenhoso molde é um desenho de pilha com um cubo central estacionário em torno do qual são fornecidas várias estações e que estão ligadas por um sistema de transporte que percorre este cubo. Para este fim, uma pista sólida é instalada ao redor do cubo sobre o qual se deslocam os suportes com peças moldadas. Estes suportes são movimentados por meio de servomotores, permitindo que os suportes percorram diferentes distâncias. Como tal, o número de estações, as suas posições individuais e a sua função podem ser seleccionadas conforme necessário. isto resulta na máxima flexibilidade de disposição dos moldes. Versões para 4 ou mais componentes podem ser construídas com ou sem estações de resfriamento intermediárias entre estações de injeção onde desejado ou mais com uma ou mais estações de ejeção ou posições onde estruturas pré-fabricadas podem ser inseridas (moldagem por inserção).
